技術參數
■額定電壓：3.3kV,7.2kV、12kV；
■額定 1min 工頻耐受電壓：42kV；
■額定雷電沖擊電壓：75kV；
■額定頻率：50Hz；
■4s 熱穩定電流 ( 有效值 )：20kA,25kA,31.5kA；
■主母線額定電流 4000A；
■分支母線額定電流：630A,1250A,1600A；
■柜寬 (W)：400(mm)；
■柜深 (D)：1100(mm)；
■柜 (H)：2200(mm)；
■防護等級：外殼 IP4X( 斷路器室門打開為 IP2X)；
■重量：200~300kg( 包括開關在內 )；
■環境溫度：-15~40℃；
■海拔高度：≤ 2000m；
相對濕度：日平均≤ 95%，月平均≤ 90%。
綠色、清潔不含任何有毒氣體

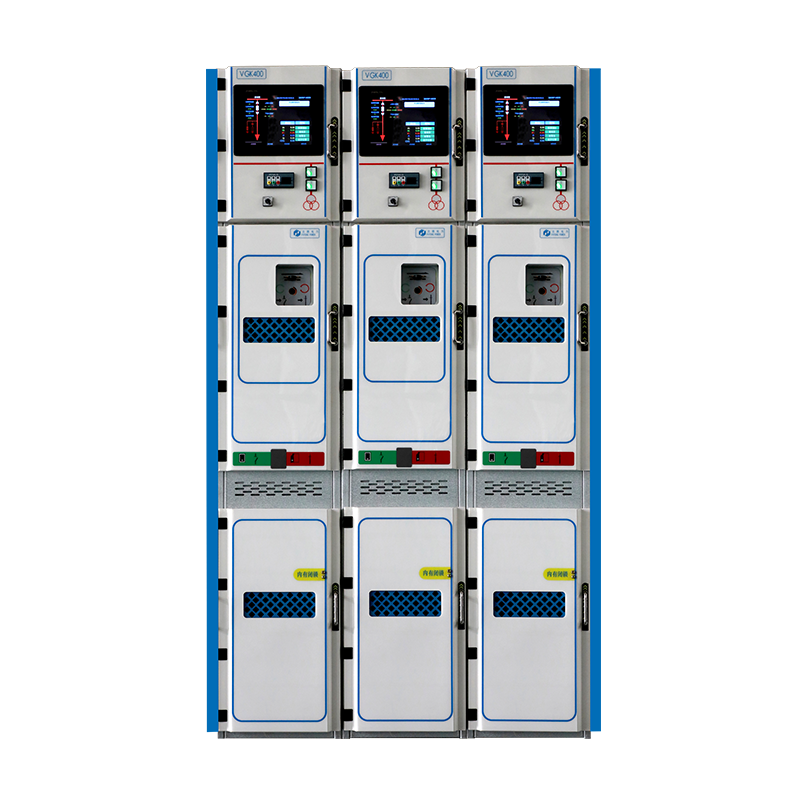

VGK400-12 小型化中置柜全部采用能夠被自然環境所接受的材料制造，不含 SF6 氣體．絕緣介質使用清潔、干燥的空氣，開關滅弧介質采用真空。從而，真空做到了能源使用的可持續化發展．環網柜在使用壽命到達以后可以方便的拆除并投入循環使用，它所使用的各種材料都使用標簽進行明確說明。這就方便了環網柜退出使用后能夠有效地進行回收利用，同時也避免了額外的處理開銷和環境負擔氣室里的干燥空氣設有濕度指示器，正常情況下濕度指示器為淡藍色，當指示器變?yōu)榉奂t色時請與公司聯系。
原創技術
環保材料——生命周期末期的開關設備處置沒有特殊要求，能重復和循環使用的材料。
真空滅弧——結構緊湊，高開斷能力，可視獨立隔離明顯斷開點，可視獨立接地安全可靠。
無 密 封——無泄露風險，免維護，30年設計壽命。
空氣絕緣——低碳環保，消除了SF6氣體或有毒副產品泄漏的危險。
智能接口——有智能化接口和傳感器安裝位置，配置智能化設備后可以滿足智能電網的要求。
結構靈活——現場組合，隨意擴展，避免了多組帶造成運輸，安裝不便。
電流開斷——1250/31.5KA ，傳統環網柜25KA/20KA開斷電流。
效益凸顯
安裝占地面積是傳統開關柜（KYN28）的2/3，可降低綜合造價65%。
顛覆性設計，具備未來智能電網的需求，無更換設備的重復投資。
易于擴容，擴容費用低，避免不必要的備用回路投入。
具備VCF復合型功能，避免傳統單一V柜。
小身材，大容量。
使用場合
1、電廠、變電站的發配電系統。
2、汽車制造、鋼鐵、石油化工和礦山的工業領域。
3、郵電、銀行、醫院、學校、碼頭機場等基礎設施。
4、高層建筑、超級市場、智能大廈等商業建筑和住宅。
5、風力、光伏，儲能，污水處理，數據中心。
7、地鐵、輕軌、高鐵、隧道、綜合管廊。
8、軍工、航天、科工、船舶。
用我們的產品有什么好處：
節省空間——單回路Z 小尺寸僅為400mm，尺寸小巧，可靠墻放置，節省出大量的空間；
供電方式靈活——可以提供多種供電方式，避免停電帶來的危險，具備遙控及后臺監控功能；
降低運維難度——無壓力、無泄漏，杜絕因泄漏帶來的放電風險；
適應環境——30年設計壽命，足以應對各種嚴苛的工作環境。
為什么我們可以做到：
顛覆型結構，核心機構模塊化
自主研發柜型，通過大量計算與多種試驗將空間優化到Z佳
可選擇主備供電的方式，多種方式進行供電，故障精準隔離
柜體采用空氣絕緣，無壓力的方式，運行穩定，不用定期檢測氣壓，降低維護難度。
產品按照30年設計壽命開發，部分部件采用精加工，鍍銀處理，產品經過多種環境下的耐久性測試，確保設備的穩定運行。
