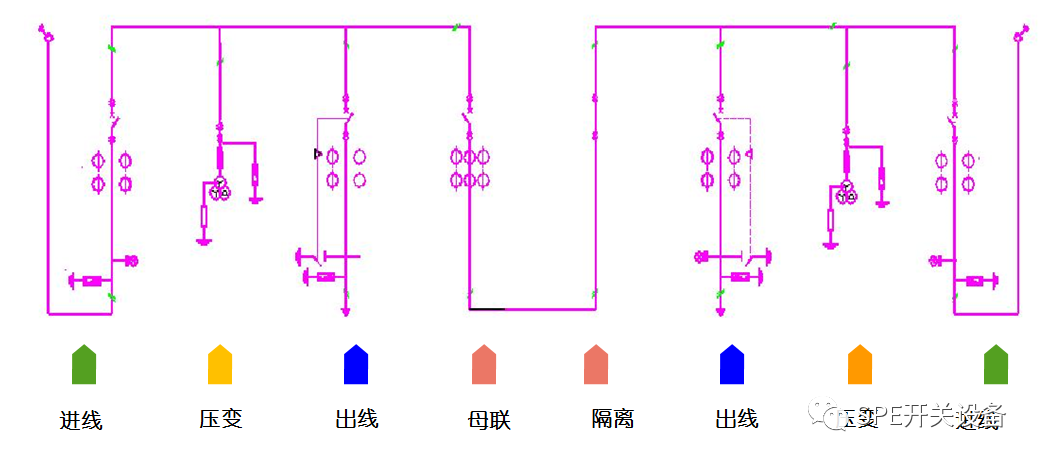

據行業通訊統計，2019年全國40.5kV 空氣絕緣開關柜生產近8萬臺，與40.5kV C-GIS產量6892臺比較，量還是比較大的，空氣絕緣開關柜由不同功能組成單母線分段配電應用，功能單元一次方案主要有進線、出線、母聯、隔離、PT及所用變.
很多廠家只注重典型出線柜方案的設計，通過型式試驗，而忽略了其它功能柜的設計。其它方案作為一次系統功能組成單元，設計好壞也直接影響到整個配電系統的應用。

1.     進線柜，進線柜顧名思義，用于接入、控制外部電源電纜或母線的功能方案，母線橋一般由后部柜頂進入電纜室，國內項目一般不帶接地開關，配備避雷器；

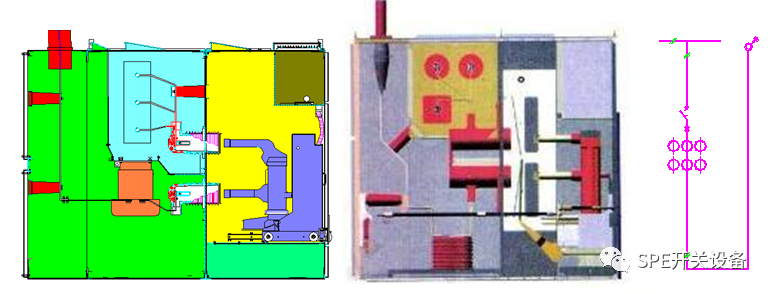

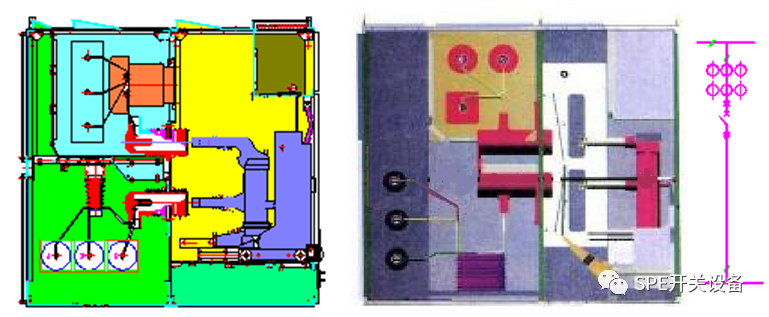

2.     母聯和隔離（提升）柜，區別是母聯配有斷路器，而隔離柜配備隔離手車，提升柜只是把母線從下部連接位置連接到上部主母線位置，提升可以帶電壓互感器，或者配備電壓互感器、電流互感器組成計量方案。
3.     壓變柜，壓變柜用來實現電壓測量，即母線電壓的測量，好為保護提供電壓值，如過壓、欠壓保護。

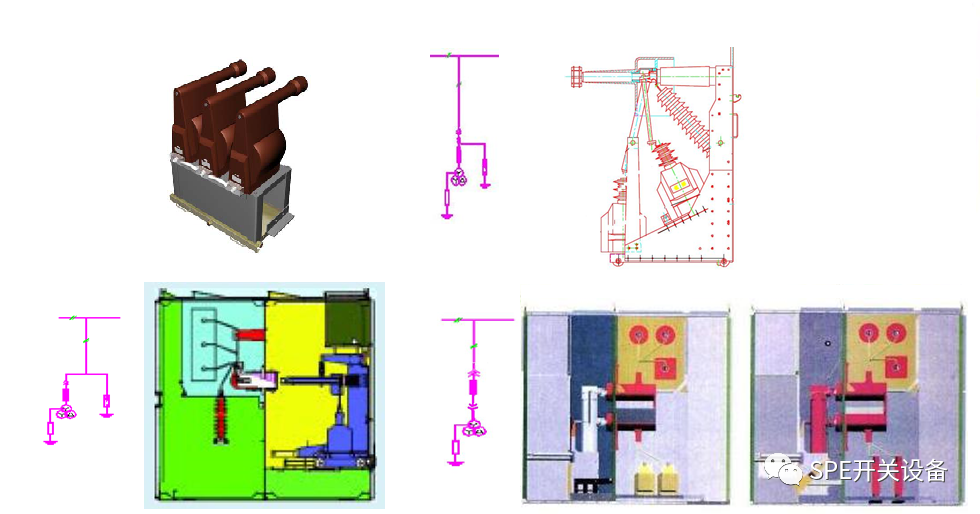

典型3種做法

* PT/避雷器一體式手車，手車復雜，絕緣不好；* PT手車+固定式安裝避雷器，不利于變壓器測試、檢修，以及避雷器每年的校驗；

* 熔絲手車+固定安裝PT 另加一臺隔離車+固定安裝避雷器，兩臺開關柜；

4.     所用變柜

所用變提供變電站內部用電，如照明/空調以及設備用電。采用干式變壓器，30/50/80kVA。

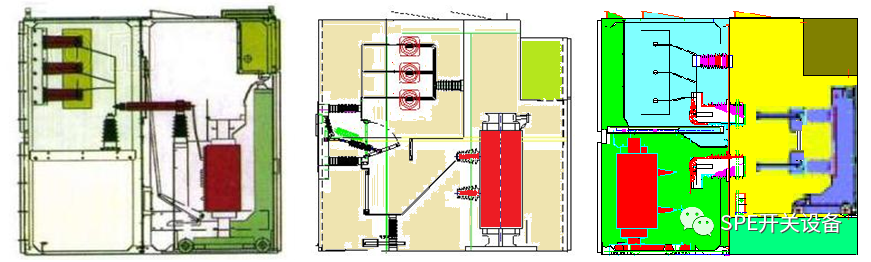

典型3種做法

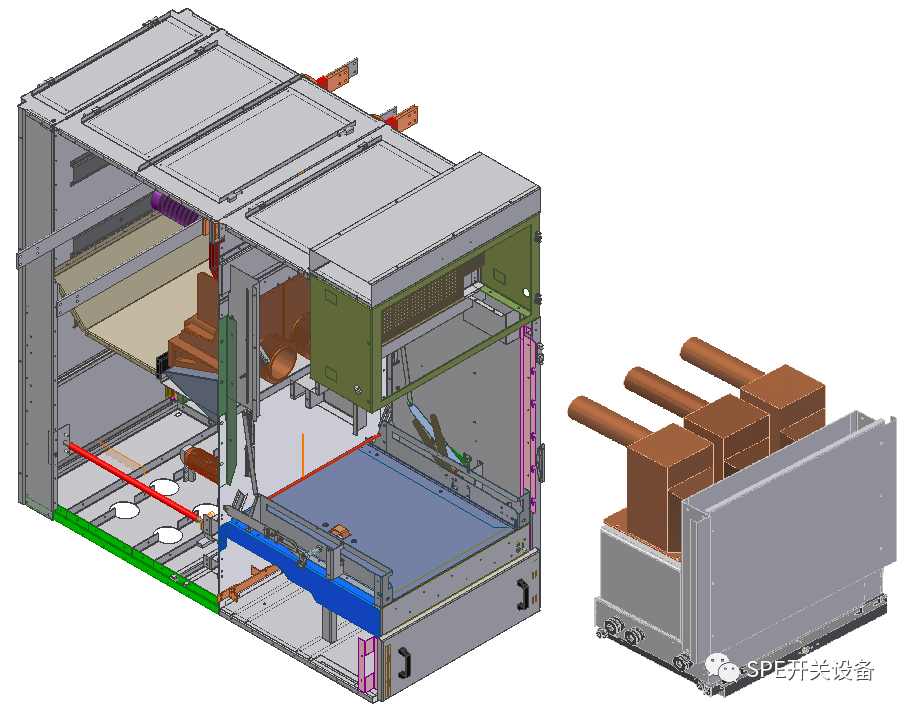

變壓器手車，通常小于50kVA, 手車笨重，難以抽出和推進，操作困難，手車觸頭對中性差；

隔離、負荷開關+固定安裝變壓器，變壓器可以用大容量、大尺寸的，1500mm寬柜體體，使用80kVA帶風冷變壓器；

熔絲手車+固定安裝變壓器   變壓器規格受電纜室高度尺寸限制；
5.     進線、出線帶電壓互感器方案

進線帶電壓互感器，用以提供進線側電壓測量，有些小型變電站由進線側電壓互感器提供開關的操作電源，必須安裝在進線側才能保證可以一直帶電供進線開關電動合閘。

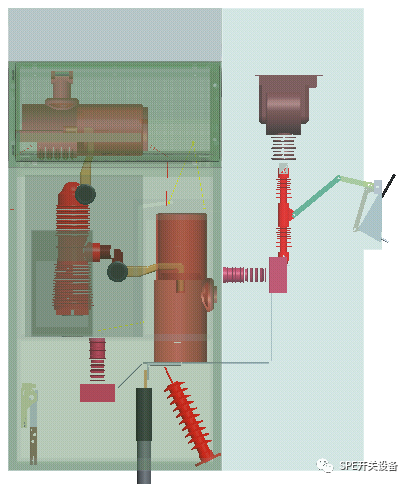

有些進線是帶有進線PT的，由于40.5kV斷路器較大，手車室下部沒有空間安裝電壓互感器，通常固定安裝電壓互感器；

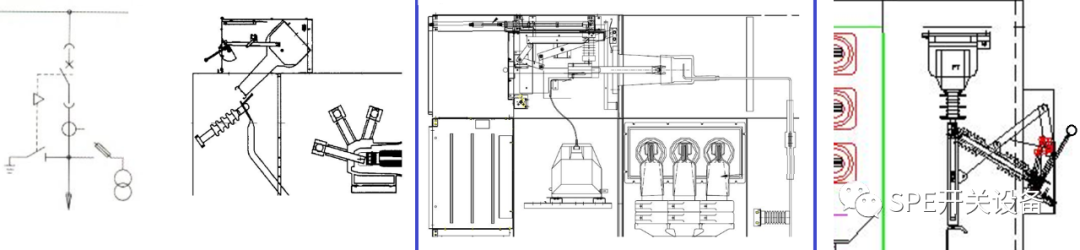

也有些采用旋轉熔絲刀閘、PT旋轉或柜頂PT手車的形式實現進線PT。
