低壓開關柜和中壓開關柜一樣，柜型有進線柜、母聯柜、電容(無功補償)柜、出線柜等。

低壓電容柜不同于中壓電容器，中壓柜電容柜一般指電容出線柜，也就是出線電纜連接到電容器裝置上，用來控制保護電容器，類似的還有接地變柜等。電容裝置則是安裝在圍欄或箱子里配有隔離開關、接觸器、電抗器、電容等的單獨設備放在單獨區域，與中壓開關柜不在一排，低壓電容柜就是實實在在的把電容裝在柜子里的，根據控制方式不同采用接觸器或復合開關控制等，安裝普通的圓柱形電容器或是智能電容。

不同于中壓斷路器尺寸大，一臺低壓柜僅能安裝一臺或兩臺斷路器(雙層柜)作為出線回路，低壓開關柜一般出線柜可以安裝幾個到十幾個斷路器，如四個框架斷路器，或12個塑殼斷路器。類似于中壓抽出式開關柜，開關柜中低壓框架斷路器也是采用抽出式結構，有固定在開關柜上的底座，包括一二次觸頭、活門、導軌等機構，抽出式本體通過搖進機構實現一二次回路的接通、斷開。

低壓出線柜有固定分隔式和抽屜式兩種。

低壓固定分隔式采用插拔式或抽出式塑殼斷路器，插拔式底座固定在開關柜上，分支母線與主母線連接，插拔式塑殼有機械聯鎖，斷路器分閘才可以將斷路器從底座上拔下來，中壓固定式開關柜斷路器就是固定式斷路器，需要與隔離開關配合使用，也就是說斷路器沒有隔離功能(隔離負荷開關有隔離功能)，因此必須要有隔離開關及操作機構，斷路器與隔離開關機械聯鎖，隔離開關合閘斷路器才能合閘，斷路器分閘隔離開關才能分閘。

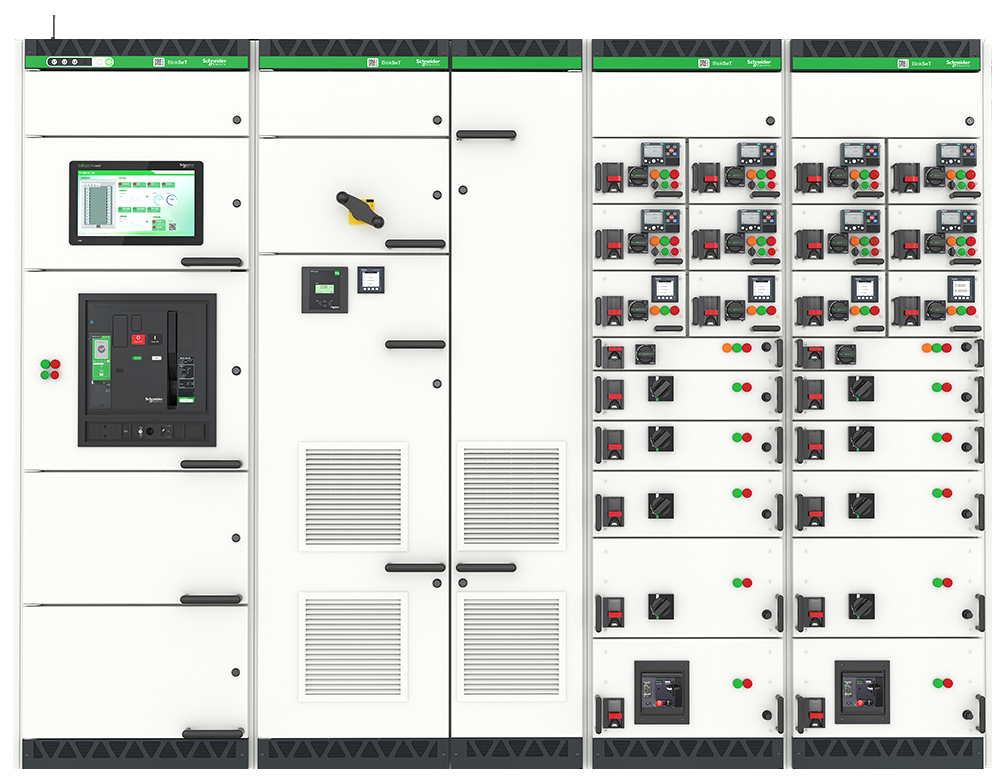

低壓抽屜柜則是將塑殼斷路器、電流互感器以及指示燈、多功能表等安裝在抽屜上。一個抽屜就是一個出線回路，小抽屜可以直接插板，大抽屜一般有搖進機構。對于馬達控制回路，抽屜可以安裝接觸器、熱繼等裝置，正反轉、星三角等啟動方式。中壓馬達控制采用接觸器熔斷器組合安裝在手車上，一般只能直接啟動，對于正反轉等需要多個接觸器就比較復雜了，需要幾臺中壓柜配合使用。

中壓開關柜有接地開關，用于檢修維護時接地保護，低壓柜沒有接地開關，對于380V低壓柜可以直接掛接地線實現安全保護。

防護等級適用于中壓柜、低壓柜。中壓柜有喪失運行連續性LSC的概念，也就是根據內部分隔類型來確定檢修時的停電范圍，一般金屬鎧裝抽出式開關柜LSC等級是2B，即維護電纜室時，主母線可以帶電。低壓柜則有FORM形式，即分隔類型，F(xiàn)ORM 4b實現所有回路的功能單元完全分隔，包括每個出線的電纜連接。中壓柜有內部電弧故障等級IAC AFLR等，低壓開關柜也需要滿足內部電弧故障，但有非燃弧區等定義，相對來說，低壓開關柜的燃弧能量要小的多。

中壓柜注重高壓的安全性，低壓開關柜注重運行維護的便利性。
