MNS曾經是ABB公司的品牌低壓柜，如今隨著生產廠家的增多，已經轉變了通用柜型，即各個廠家都可以買到相應的配件組裝生產，可以使用各個廠家品牌的框架斷路器、塑殼斷路器應用于MNS柜型，有些廠家MLS等等型號開關柜也是與MNS相同，換個叫法而已。

BlokSeT(以下簡稱B柜)是施耐德品牌低壓開關柜，至少現在還是，生產廠家通過品牌授權技術許可方式獲得B柜，在市場上銷售，B柜完全采用施耐德低壓元器件設計，技術方案齊全，用于五千張以上的圖紙，鈑金、銅排、裝配等都有對應的圖紙，還有加工工藝、標準件標準、工裝夾具等等全套技術規范支撐生產，合作盤廠只需要按圖生產、組裝即可以完成B柜，極大的減少了工程設計的工作量。

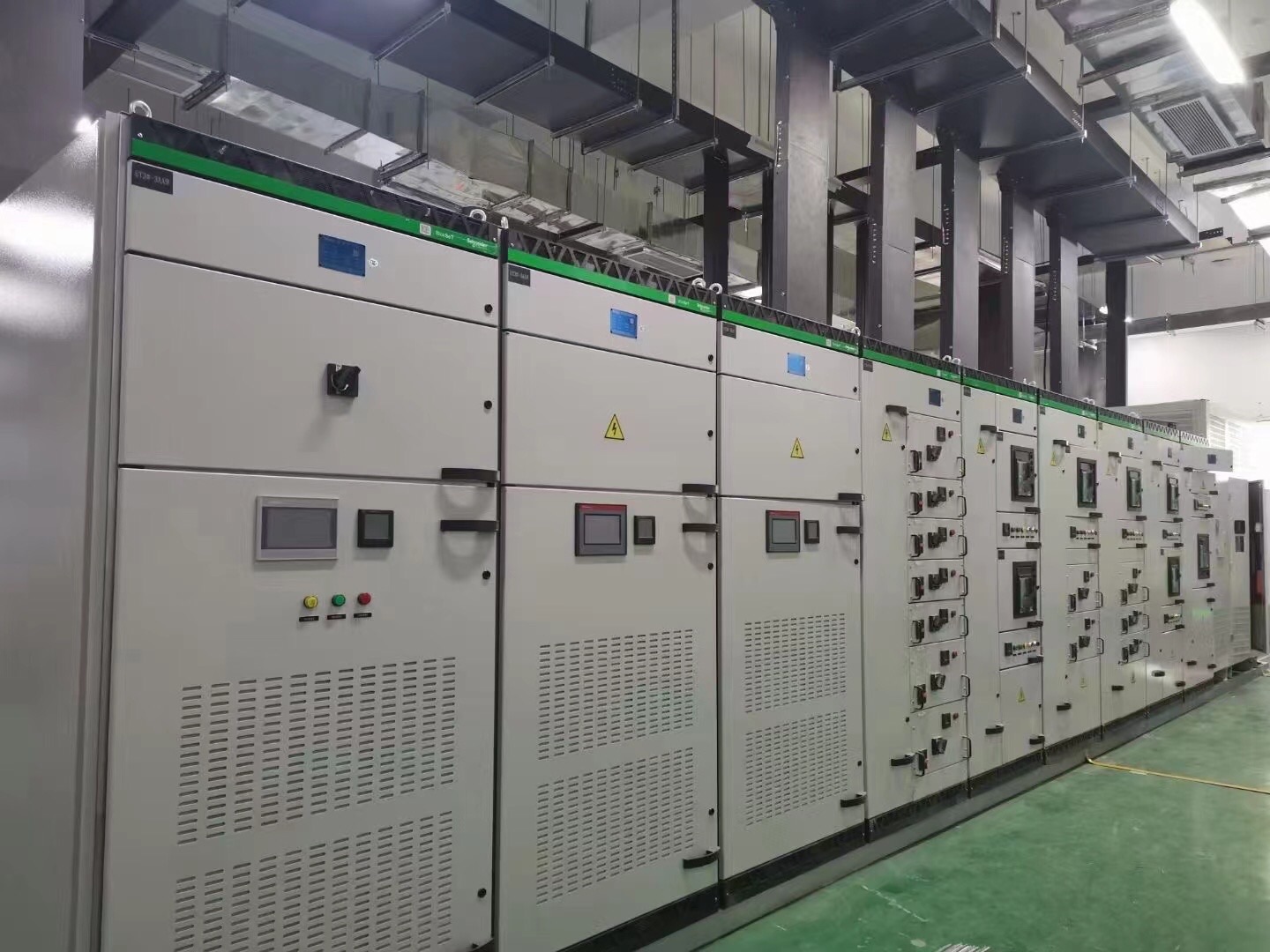

施耐德授權法騰電力生產Blokset預智低壓成套設備

MNS和B柜都是市場上廣泛使用的柜型，MNS由于沒有元器件型號限制，鈑金自行生產，配套部件易于采購，銅排自行更改設計等相對靈活的生產模式，沒有過多約束，盤廠自由發揮，因此量多范圍廣。

B柜設計獨特，采用5mm厚銅排，銅排利用率高，最大125*5銅排，雙層4*100*5銅排截面積4000mm2，通風柜體實現6300A主母線額定電流，主母線電流不是最重要的，優良的框架斷路器發熱低，散熱好，不同電流規格全部采用端頭垂直布置，母線垂直布置，空氣對流條件好，極大降低了母線溫升。

B柜母線布置，圖為特殊設計，一般主母線采用上下雙層布置。

BTW，框架斷路器高溫降容并不是開關柜使用溫度下的降容，而是斷路器安裝位置溫度的降容，也就是說框架斷路器安裝在開關柜內部時周圍溫度下的降容，一般開關柜內部，斷路器周圍溫度小電流可能是50度，大電流要接近70度，因此實際上6300A的框架斷路器都不可能用于6300A的開關柜，除非采用強制風冷，將安裝部位的空氣溫度降低到35℃。當然好的斷路器可以55℃下不降容，這就可以使開關柜的電流大幅提升。

MNS采用10mm厚銅排，每相母線由2根或8根母線并聯，母排截面有10×32×2，10×60×2，10×80×2，10×60×4，10×80×2×2和10×60×4×2 六種?？蚣軘嗦菲鞫祟^一般水平布置，直接連接到主母線，簡單，連接接頭少，符合國內設計習慣，溫升超標增加銅排數量。

B柜則完全不同，銅排一直保持垂直布置，有時連接就需要增加接頭，有時為了固定又會增加一段銅排這就需要設計時精細化設計，保證母線空間距離，保證連接可靠，一般來說，增加一個連接意外著增加電阻，也就是增加溫升，相對于銅排，一個連接增加1-2微歐電阻，大電流發熱功率就很大，那為什么還要這么設計，因?yàn)榇怪辈贾脦淼纳崦娣e大，效率高，不僅可以補償接頭發熱，還可以降低溫升，節省銅排。精細化設計帶來效益。

開關柜性能/質量是第一位的，每一個產品的設計都有其獨特性，不同于一般通用柜型MNS，MNS3.0是ABB的品牌柜型，還是保持著優質品牌柜設計及優異質量，高端石化等市場使用，B柜在數據中心中廣泛使用，其設計特點決定了應用，簡單粗暴重工業領域應用，復雜靈活電信基礎設施應用，因此低壓柜的研發需要在良好開關元器件基礎上，靈活設計，即要有看起來強壯可靠簡單的設計，如MNS的抽屜，又要有精細化設計，如B柜母線系統，5/10mm銅排通用，或許是結合B柜和OKKEN柜母線形式，開發出來BLOKEN 開關柜。

來源：網絡
