充氣柜C-GIS是氣體絕緣開關柜的簡稱，是根據主開關絕緣形式來定義的，與空氣絕緣開關柜、固體絕緣開關柜相對應的。即開關柜的開關、斷路器及連接等主回路都密封在充滿絕緣氣體的氣箱內部，外部主母線、電纜連接等采用固體絕緣方式，電流互感器采用穿心式直接安裝在出線套管或電纜上，也有采用環氧支柱型電流互感器安裝在氣箱內部，接線端子預留在氣箱外側。電壓互感器通過美式電纜頭與氣箱內錐套管插板連接。高壓主回路、輔助回路無外露在自然界空氣當中部分。

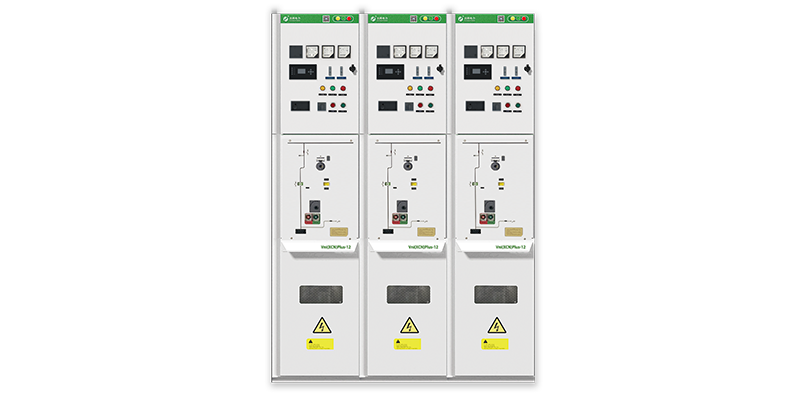

法騰電力設計生產Vni(XCN)Plus-12環保氣體絕緣柜

環網柜RMU是根據應用來定義的，環網供電即手拉手供電方式，也叫二次配電設備，典型的環網柜通過兩個負荷開關作為環進、環出作為手拉手供電的連接設備，與負荷開關柜配套的還有負荷開關熔斷器組合或斷路器作為變壓器出線開關，對于1250kVA及以下的變壓器，負荷開關熔斷器組合是最為經濟、有效的保護方案。大于1250 kVA的變壓器通過斷路器分合。

環網柜配套的還有電壓互感器柜用于提供操作電源，計量柜用于高壓高計來作為電費計量，直接進線柜作為引線單元。

環網柜的電流一般是630A，短路開斷電流20kA，是一種小電流開關柜。空氣絕緣中置式開關柜也可以作為環網應用，只是空氣絕緣開關柜尺寸較大，而環網柜是專門用于環網應用的緊湊型開關柜，早期環網柜是共箱式油絕緣或氣體絕緣開關柜，與變壓器一體化集成，尺寸小，重量輕。

當前環網柜普遍采用緊湊型充氣柜形式，即這種緊湊型環網柜是充氣柜的一種，其實環網柜還有空氣絕緣形式，半絕緣形式，采用真空負荷開關的空氣絕緣環網柜，采用SF6氣包絕緣形式的半絕緣環網柜，因此不能說環網柜就是充氣柜。

除了城市配電應用，環網柜還用于分布式發電的集電升壓，對于風力發電，8MW以上風機的電流通過環網柜集電到升壓變壓器。

當前充氣柜主要是指一次配電開關柜，即用于主配電，額定電流630-4000A，短時耐受電流25-50kA，相對于空氣絕緣開關柜，充氣柜尺寸大幅減少，不受環境影響。C-GIS采用固定式真空斷路器，母線側三工位開關，有直動式和旋轉式兩種形式，直動式電流大，電場均勻，適合高電壓大電流充氣柜應用。

40.5kV充氣柜普遍采用六氟化硫氣體SF6絕緣，SF6是限制排放的六種溫室效應氣體之一，潛在溫式效應指數是CO2的23900倍，其大氣破壞程度巨大，因此去SF6化已經成為充氣柜改進的當務之急，采用干燥空氣、氮?dú)獾葰怏w絕緣可以避免SF6氣體危害。

環保氣體絕緣充氣柜通過采用環保氣體絕緣，密封在氣箱內部，不受環境影響，尺寸小，使用壽命長，是開關設備發展的方向。環網柜配電靈活，小型化智能化，深入負荷中心，有利于配電自動化。
