低壓框架斷路器，又稱萬能斷路器，是指交流380/690V、直流1500V， 400A到6300/7500A的斷路器，采用空氣滅弧，通過滅弧柵拉長、切斷、冷卻從而熄滅電弧，斷路器開斷短路電流達50/80/100/150kA。

框架斷路器前部操動機構，操動機構旁邊安裝有智能脫扣單元，智能脫扣單元是低壓斷路器的大腦核心，通過電流電壓傳感器獲得的參數，實現電參量的計算，并根據設定LSIG(長延時、短延時、瞬動、接地故障)動作值，與機構配合動作，實現斷路器根據不同過載、短路等情況跳閘，實現保護功能。

斷路器后部滅弧室及上下出線端，后部下面三相出線端安裝有與脫扣單元配套的電子式電流傳感器，還有供電的電磁型電流互感器，提供脫扣器的操作電源。

框架斷路器操動機構為斷路器提供分合閘速度，足夠快的速度熄滅電弧，機械壽命一般10000次以下。

以前有空氣滅弧的中壓斷路器，體積龐大，開斷能力低，無法實現零飛弧。

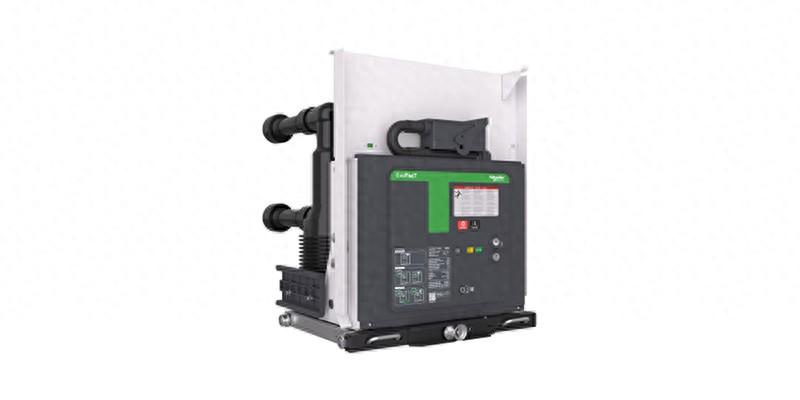

真空斷路器總體來說，和低壓框架斷路器類似，也是前部是操動機構，后面是滅弧室，只是這個滅弧室采用的是真空滅弧泡，其實和以前的燈泡類似，都是玻璃或陶瓷殼內部抽真空，因此叫真空泡。

觸頭在真空泡里面只需很小的電氣間隙即可以滿足絕緣耐壓要求，同時真空環境下可以很快的熄滅電弧。

真空斷路器發展迅速，在低壓、中壓和高壓領域都有應用，低壓真空斷路器一般是1.14kV，額定電流達6300A，短路開斷電流100kA，中壓真空斷路器應用更加廣泛，3.6-40.5kV ，電流最大到6300A，短路開斷電流達63kA，95%以上中壓斷路器采用真空滅弧。高壓真空斷路器單斷口達252kV，通過串聯實現了550kV真空斷路器的應用。

不同于空氣斷路器有觸頭彈簧，真空斷路器操動機構能量除了需要滿足規定的分合閘速度之外，還需要保證觸頭壓力，這個觸頭壓力要考慮觸頭磨損3mm情況下，仍然有足夠的壓力來承受額定電流和短時峰值耐受電流。

真空斷路器安全可靠，不受環境影響，無飛弧等情況。

一家大型化工企業，在特定的電路配置一臺帶有空氣斷路器，一臺帶有真空斷路器。采用共同的電路配置和故障模式。電路配置是一種聯絡電路，其中斷路器每一側的電源不同步，在觸點間隙上施加了大約兩倍的額定電壓，從而導致斷路器發生故障。在空氣斷路器的情況下，空氣斷路器是完全破壞，故障斷路器的單元外殼被破壞，兩側相鄰的開關設備單元被廣泛損壞，需要大量重建。

在這種情況下真空斷路器，故障的暴力程度要小得多。更換了真空斷路器，并清除了斷路器和隔間中的電弧副產物（煙灰），該裝置即可重新投入使用。

真空斷路器在化工廠、煤礦等易燃易爆環境下應用優勢明顯。
