開關設備中大量使用銅作為導電材料，銅作為稀缺的有色金屬面臨著資源枯竭的問題。相比較于銅，鋁的資源豐富，但由于鋁的導電性能、機械強度差等原因，直接作為導體存在發熱大、支撐困難等問題。通過采用異形鋁導體、鋁合金型材、銅包鋁、銅鋁復合板等形式，在一些產品中得到應用，但一直無法取代銅作為開關設備的導體。雙碳目標下需要了解不同含鋁導體的性能，根據具體應用精細化選擇導電材質，以減少銅材在開關設備中的使用。
0. 引言
新型電力系統以最大化地消納可再生能源為主要目的，大力推廣再生能源的使用，減少資源的消耗，早日實現碳達峰/碳中和。銅作為重要的工業金屬，隨著科技發展、新能源產業和建筑行業需求的增長，如在新能源和電動汽車領域?qū)︺~的需求不斷增加，全球經濟的復蘇和新興市場的快速發展，銅的需求不斷增加。但銅礦開采和生產受到資源枯竭和環境保護等因素的限制，導致供應相對緊張。
1. 銅和鋁的差異
銅是一種稀缺的金屬資源，其氧化狀態下只占地殼中總量的0.007%，而鋁則占地殼中總量的8.23%。盡管鋁與銅的物理性質和化學性質相似，鋁的生產過程卻比銅復雜，需要更多的耗材和能量。要生產出鋁材，首先需要將鋁礦石進行提煉。這個過程需要大量的電力和化學試劑，而鋁礦石的提純過程也極為復雜，生產成本也相對較高。電解鋁的碳排放量遠高于電解銅，每噸電解鋁的碳排放達到10.4噸，而每噸冶煉銅的碳排放僅為1.11噸，兩者之間的差距達到了約10:1，這表明銅在生產過程中具有更高的碳排放優勢。此外，再生銅的碳排放量也顯著低于原生銅，再生銅幾乎可以百分之百地回收利用，這有助于減少碳排放，而鋁在電力傳輸領域通常不能循環使用，因此其碳排放優勢不如銅明顯。
銅稱為“可再生的資源”，這是因?yàn)樗梢栽诙啻问褂眠^(guò)程中保持高效的導電性。而鋁則容易發生氧化失效，使用壽命較短。銅和鋁典型性能參數，見表1。

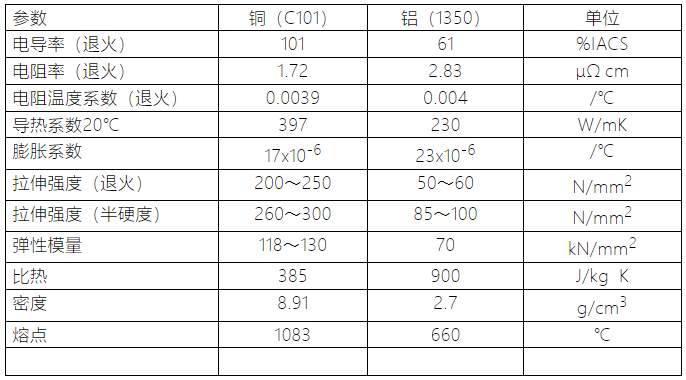

表1 銅和鋁典型性能參數比較
就導電性能而言，銅優于鋁。銅的唯一缺點是其密度，對于給定的電流和允許溫度，鋁導體會更輕，盡管橫截面將更大，但在開關柜內空間因素比重量更重要，因此鋁母線重量輕這一優點很少考慮。
即使在露天母線系統中，母線的重量也不是決定性的因素，母線中產生的電磁應力通常比其重量產生的應力更為嚴重。電流輸送設備特別是重型設備，導體的載流量更加重要，在比鋁允許的更高工作溫度下使用銅，銅吸收高負荷條件下產生的電磁和熱應力的能力也為安全性提供保障。
2. 開關柜導體的要求
2.1載流性能強
開關設備一般采用電解銅作為母線材料，電解銅的化學符號為銅，密度為8.89g/cm3，熔點為1083℃，20℃時電導率不低于97%。鋁的化學符號為鋁，密度為2.7g/cm3，熔點為660℃，20℃時電導率不低于61%。
由于母線的載流量與很多因素有關，因此以相同形狀、截面積、相同布置的情況下對比，銅的載流能力是鋁的1.65倍。
2.2物理特性好
1）低的變形量
鋁遇到熱會膨脹很多，鋁的膨脹系數23.0，而 銅是16.5。鋁太軟，在300℃左右失去抗張強度，純鋁的屈服強度為7～11MPa，鋁材90 ℃時的熱膨脹率比實心銅高 25%，而其極限抗拉強度比銅材低 2 倍以上。這兩個因素導致了材料在通電和斷電循環期間蠕變移動，蠕變?nèi)菀资惯B接失效。
2）重量輕
將銅的密度（8.91 g/cm3）與鋁的密度（2.7g/cm3）進行比較，考慮到鋁的導電率是銅的為56%時， 鋁的安培容量約為銅的1.85倍。在相同重量的情況下，鋁具有更大的導電性，但也具有更大的體積。因此對于重量要求較高的場合，使用鋁母線是較好的選擇。
3）機械強度高
GB/T35698.1（IEC60865-1）短路電流效應計算第一部分定義和計算方法，母線受到的電動力合成應力必須小于母排的允許應力，許用應力越大母線所需要的支撐距離可以更大，所需要的絕緣支撐數量可以減少。一般計算采用銅的許用應力118MPa，鋁的許用應力49MPa，鋁合金6061的許用應力是80～165MPa， 鋁合金6063的許用應力是55～90MPa。
另外還需要根據母線彈性模量校驗所選母排是否會發生諧振，避免使用固有頻率在50～100赫茲之間的母排。銅的彈性模量是13MPa，銅的彈性模量是6.7MPa。
2.3連接可靠
金屬的表面無論多么光滑都由微觀的峰和谷組成。當導體通流時，因電接觸面產生的電阻稱為接觸電阻，接觸電阻通常由收縮電阻（束流電阻）和表面電阻（膜電阻）兩部分組成。由于接觸電阻的存在，在導體搭接處將產生熱損耗。
當兩個匯流排用螺栓連接在一起時，電流從一個匯流條傳輸?shù)搅硪粋€(gè)匯流條，兩個匯流排表面上的微觀突起因螺栓連接的壓力而變形。母線的螺栓連接為了產生使母線上的微突出物變形所需的壓力，螺栓扭矩必須相當高，當施加越來越大的壓力時，初始點變形并變平，從而允許在更多點處接觸。即使在可以施加的最大壓力下，接近材料的屈服強度，實際接觸面積也只占配合表面總面積的一小部分。當母線螺栓連接時，金屬在增加的壓力下塑性屈服使得金屬與金屬真正接觸。緊固件的類型會影響螺栓連接處的壓力分布。如果僅使用螺母和螺栓，則接觸區域會集中在螺栓孔周圍。附近的材料可能會受到高應力，并發生蠕變。變形或蠕變是不可逆的。從已公布的蠕變數據可以看出，高導電性鋁在環境溫度下，如果受到嚴重應力則表現出顯著的蠕變。在相同的應力下，150℃的溫度下高導電率銅的蠕變率與其相似。
2.4易于表面處理和環境適應性好
當暴露在大氣中時，鋁和銅都會氧化。銅的氧化物、氯化物或硫化物的導電性比鋁的氧化物、氯化物或硫化物強得多。因此對于低電阻鋁接頭，必須對鋁接頭進行電鍍，以最大限度地減少氧化。
在大多數環境中，氧化鋁起到保護導體免受進一步腐蝕的作用。鋁母線導體的電氣連接的完整性取決于鍍層。鋁和銅導體通常鍍有銀或錫。一般來說，不應該用螺栓將未電鍍的鋁連接到銅母線上。大多數鋁到銅的連接是通過在導體中的一個或兩個的接合區域上鍍銀或鍍錫來實現的。
母線連接處采用鍍銀工藝，接觸面的導電性能比普通鍍錫工藝有較大提高。與相同規格的裸母線相比，覆蓋絕緣層的母線通常運行溫度較低，因?yàn)榕c裸母線的光亮表面相比，通常顏色較深的絕緣材料是更好的熱輻射器。如充氣柜中的三工位開關采用鋁合金（6063-T6）作為連接部件，加工后先鍍銅不小于20μm后鍍銀不小于10μm，以保證耐磨性和連接的可靠性。
2.5高硬度要求
對于動連接的導體需要具有足夠的硬度以抵抗摩擦，采用鋁合金可以提高導體硬度，滿足滑動連接等要求。在使用高導電鋁和銅的條件下，無論是退火（或焊接）還是半硬，銅的疲勞強度大約是鋁的兩倍，這為機械或熱循環引發的失效提供了充足的強度儲備。
2.6其他性能要求
銅在氧化過程中釋放的熱量比鋁少得多，因此，在電弧意外對準的情況下，維持燃燒的可能性要小得多。在這種情況下，鋁氧化釋放的大量熱量足以蒸發更多的金屬，蒸發的鋁本身可以快速氧化，從而維持反應，以這種方式產生的多余熱量加熱附近的材料，包括母線、空氣和任何絕緣支撐。隨著母線和空氣溫度的升高，蒸發和氧化速率增加，從而加速整個過程。隨著空氣溫度的增加，空氣膨脹并推動熱氧化物顆粒，鋁母線會達到其熔點，從而進一步增加氧化速率，推進燃燒。因此，對于內部電弧，鋁母線造成的破壞更強。
在評估材料時，還必須考慮其他因素，例如相對柔軟的鋁的需要更多的支撐成本，以及較大表面積的絕緣成本。
