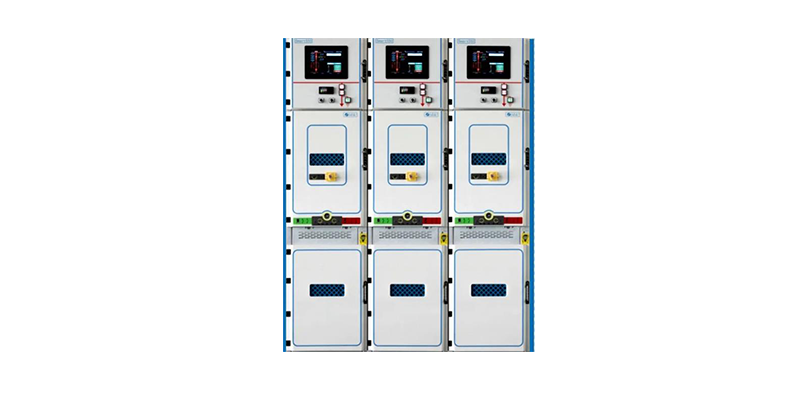

曾幾何時，對于中置柜通過3150A電流的溫升試驗，采用自然通風變得比較困難的，這與20多年前，或者外資品牌主導開關柜3150A普遍采用自然通風，只有4000A才會采用強制風冷相對比，是什么原因造成現在的現象，難道現在的3150A和以前的不一樣?

這里面原因是多方面的，從發熱源頭上講導電回路的發熱是關鍵，首先采用銅排的數量是否減少，采用銅排的導電率是否降低，追求低價，劣質銅排等導致電阻增加，發熱增加。

對于銅排數量，1250A一根80*10mm銅排，1250/800=1.56A/mm2、2000A 2根80*10mm銅排，2000/1600=1.25A/mm2、3150A采用3根100*10mm銅排，3150/3000=1.05A/mm2，而采用2根120*10mm等銅排規格就不滿足溫升要求，也就是說銅排過小，發熱過大，開關柜本身無法通過自然通風釋放這么大熱量。

梅花觸頭、靜觸頭的電阻率，接觸壓力等都影響著溫升，捆綁式梅花觸頭觸頭片數越多，觸頭壓力越大發熱越小，采用84片梅花觸頭.

渦流效應影響，必須采用非導磁材料作為觸頭盒安裝板，以及與銅排較近的鋼板，如母線室與電纜室之間隔板。以減少額外發熱。

導電回路設計缺乏溫升考慮，集膚效應鄰近效應增加了銅排的額外發熱。有條件將銅排分開距離加大，或分組布置，如采用60*10銅排，分兩組布置，實現分流，減少相互之間電磁影響，減少發熱，增加散熱面積。

從散熱角度來說，中置式、固封極柱對于散熱是個極大的考驗，設計上缺乏技術，照貓畫虎，缺乏良好的通風散熱設計。

觸頭盒采用帶通風孔的并不會對內部電弧故障隔室影響很大，同樣觸頭盒銅排孔也無需采用橡膠墊阻擋，因為按照標準，隔室間IP2x，也就是說不大于12mm的孔可以接受，因此觸頭盒通風孔可以小于12mm，且通風面積需要足夠大。

采用靜觸頭固定式觸頭盒也可以有效將熱量從觸頭盒中傳導出來，靜觸頭與分支母線直接在觸頭盒外部連接，冷氣流可以直接吹走連接處熱量，還可以安裝散熱片，增加散熱面積，國外還有在此處安裝小型風扇來加大氣流量，加強散熱。

觸頭盒出口處銅排不建議直接連接互感器，即互感器吊裝在母線室隔板下部，這樣設計，發熱點比較集中，散熱更加困難，觸頭盒里面的溫升不易降低。通過留有一段連接排再連接到互感器，這段排即承載電流，又可以作為散熱器使用，實現開關柜內部各地溫度的平衡，減少局部熱量太大。

開關柜的進風口、出風口需要盡量大，以便形成有效的氣流。進出風口高度差越大，越易形成煙囪效應，形成有效的空氣流動。

進風孔需要設計有防內部電弧的措施，即擋板阻止電弧噴出，擋板閉合方向設計考慮內部電弧故障沖擊方向，實現與進風方向的協同，即保證進風，又可以快速封堵。
