低壓配電盤Switchboard，不同于低壓開關柜，ANSI 有不同的標準和結構要求。

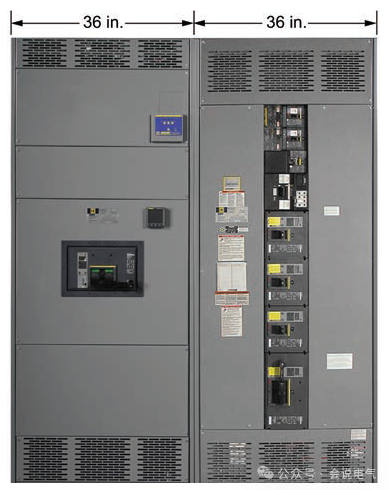

FlexSeT Switchboards (cULus Listed)
?設計裝配按照 UL 891標準
?NEMA 1 外殼
?前部、側面蓋板采用防脫標準件
?可前面和后面進入
?主開關—100%最大到65 kA
?電流: 400 A, 600 A, 800 A, 1000 A, 1200 A, 1600 A
?單獨安裝電流: 400 A to 2000 A
?母線系統最大2000 A，包括中性線
?插入式中性點接地裝置
?2000 A I-Line?出線從 15 A 到1200 A

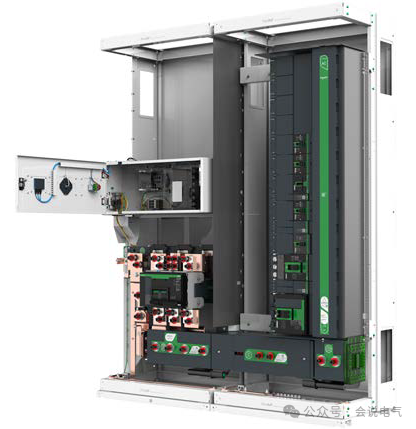

Power-Style QED-2 Switchboards (UL Listed)
?Q-質量 E-效率創新設計 D-交付
?QED-2 Switchboards 設計生產按照 UL 891
?多層 EcoStruxure 通訊產品
?電流等級 6000 A, 200 kA; 更高電流也可以提供
?柜前面進入負載連接
?前和后部對齊標準
?電纜、母線橋、變壓器和遠程QED開關板進線連接
?熱或冷順序電力儀表
?MasterPact MTZ 高級通訊儲能斷路器—安裝于主回路和出線回路固定或抽出
?熱磁, PowerPact? 電子, 或MasterPact? NW 高級通訊儲能斷路器—安裝于主回路和出線回路固定或抽出式
?進線或出線斷路器或熔斷器開關

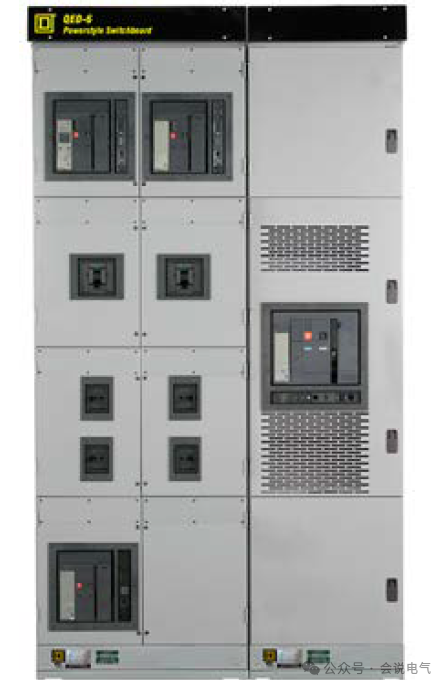

Power-Style QED-6 Switchboards (UL Listed)
?QED-6配電盤的設計、上市和制造符合UL 891標準；
?MasterPact和PowerPact斷路器的設計、上市和制造符合UL 489標準
?斷路器單獨安裝，后部連接；抽出式MasterPact MTZ、NW和NT斷路器
?PowerPact H和J斷路器
?可現場安裝和升級的MicroLogic?跳閘裝置系列，具有可選的EcoStruxure Power?數據通信功能
?配電盤額定值高達150 kA，在480 V時為1600-6000 Aa，在600 V時為100 kA
?單個30英寸寬的部分最多可容納（12）個250 A PowerPact H和J斷路器
?單個30英寸寬截面中最多（8）個1200 A框架MasterPact MTZ1/NT斷路器
?靈活的分支斷路器位置：MasterPact和PowerPact斷路器可以混合在一個30英寸寬的盤內（15-2000A）
?隔間化：斷路器、母線和負載電纜的單獨隔間
?有54英寸、60英寸、72英寸和80英寸深的結構可供選擇
?提供NEMA 3R戶外步入式外殼
?工廠配置的部分不提供MTZ和NW/NT斷路器的混合，但可以現場改裝
?MasterPact和PowerPact斷路器可現場維護

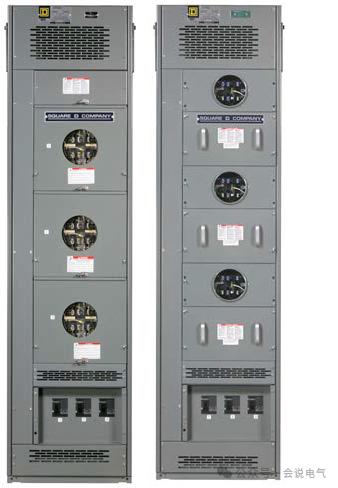

Power-Style Commercial Multi-Metering Switchboards (UL Listed)
?設計、制造并符合UL 891標準
?旁路和EUSERC非旁路
?冷熱順序計量——EUSERC、NEMA、本地
?前后對齊標準
?配電盤額定電流可達4000 A、100 kA
?三插座或六插座配置的儀表部分
?租戶電源斷路器或易熔電源
?60–200 A，無杠桿旁路，帶自給式儀表插座，5或7爪，環形
?必要時使用試塊
?60–200 A旁路，帶獨立式儀表插座，7爪，無環
?工廠安裝的設備，與儀表插座完全連接以斷開連接
?增加未來可用租戶以及未來部分的規定
?NEMA 1或NEMA 3R結構的部分
?適用于120/240 V、120/208 V和277/480 V系統
?集成式前部可觸及的電線槽，用于頂部引出負載電纜
? 頂部出口負載電纜的客戶訪問區域

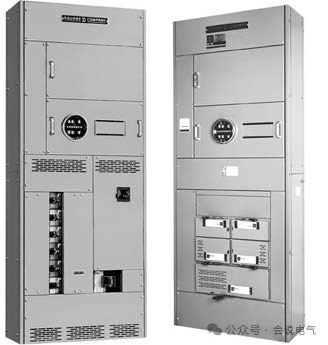

Speed-D? Switchboards
Speed-D SB/SF Switchboards (UL Listed)
? UL認證
?加利福尼亞州能源委員會（CEC）符合第24條的配置可用于加利福尼亞州的安裝
?符合EUSERC要求的熱序列實用隔室
?兩種類型：
公用設施–服務斷開–配電
實用程序–最多六個服務斷開
?單電源斷路器，額定電流為400、600或800 A的斷路器或易熔斷路器，帶任何類型的配電內部，NQ高達240 Vac，I-Line?至480 Vac
?六個斷路器，組裝式熔斷器，QMB/QMJ，30-400A；
?公用事業室——400、600和800A
?儀表門可以高15英寸，帶1米插座和試塊，也可以高30英寸，帶2米插座和試驗塊
?根據應用，儀表插座可以是帶試塊的6、8、13或15爪儀表插座
?現在可以使用ILinestack上的出線斷路器進行太陽能就緒配置
文章內容僅供參考，具體以施耐德規范為準END
