中壓開關柜方面國內GB/T標準包括11022、1984、1985、3906等等標準，這些是國家標準，是比較全面系統性對產品的使用條件、額定參數、結構、試驗等進行規定。注意這些標準現在都是 GB/T 即不是強制要求，而是推薦使用。

那我們還有行業標準，如電力標準、能源標準，這些都是行業部門針對行業屬性具體定義的標準，標準要求比國標要嚴格。如DL/T402、DL/T404、DL/T593等電力標準，NB/T42044等能源行業標準?？梢钥闯?，這些也是推薦標準。另外還有團體標準TB，企業的標準QB等，如國家電網公司的標準化定制開關柜等標準。

GB/T11022-2020是交流高壓開關設備和控制標準的共用技術要求，涵蓋范圍廣，適用于設計安裝在戶內或戶外且運行電壓3kV及以上，頻率50Hz及以下的電力系統中的交流開關設備和控制設備。而開關設備和控制設備的定義為開關裝置及其相關的控制、測量、保護和調節設備的組合，以及這些裝置和設備同相關的電氣連接、輔件、外殼和支撐件的總裝的總稱。

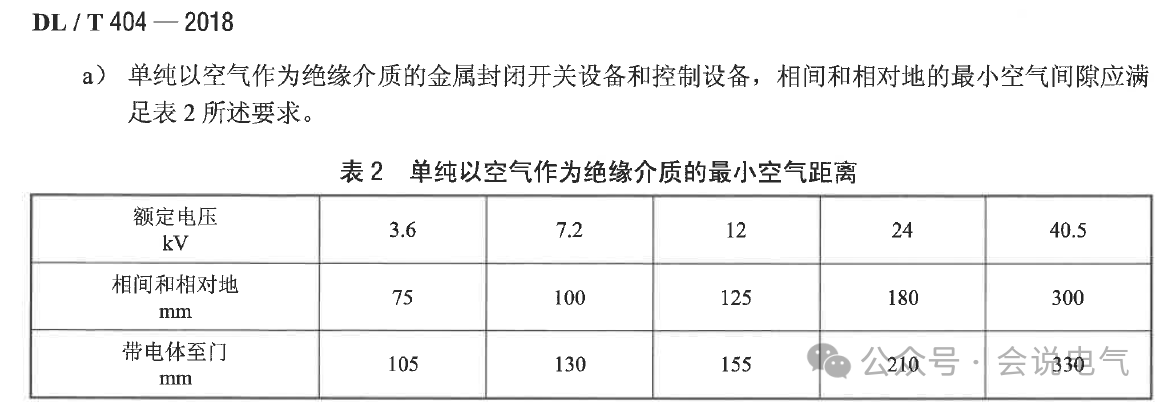

可以看出包括戶內戶外，AC3kV以上的設備，因此對于戶外高壓、特高壓設備定義爬電距離是必要的，而中壓戶內開關柜只是其一小部分。設備對機械撞擊的防護試驗IK、局部放電、人工污穢，對于空氣絕緣開關設備GB/T3906為選用的型式試驗（根據制造廠和用戶之間的協議），DL標準則明確要求空氣絕緣開關柜驗證設備對機械撞擊的防護試驗、通過測量局部放電評估設備絕緣的試驗、人工污穢試驗和凝露試驗。又如GB/T3906沒有對開關設備最小空氣間隙進行要求，而DL標準則對不同電壓等級的最小電氣間隙進行了定義。即12kV相間和對地都需要大于等于125mm。

對于標準中有沒有對單母線系統規定必須加柜間母線室套管這一問題，要明確其功能，柜間母線套管作用是防止內部電弧故障時電弧沿著整排柜母線室串，導致火燒連營，擴大事故范圍和影響。GB/T11022GB/T3906結構部分沒有明確要求，3906的開關設備使用導則部分對于隔板要求，選擇隔板時不需要相鄰隔室出現內部電弧時對人員的防護，因此對于柜間隔板是防止事故擴大的方案，是客戶要求的，在國內是必須要有的。國內有些項目對于相鄰隔室有母線穿過，必須要有隔板+套管，如上層電壓互感器手車，下層避雷器手車。

國外項目有些允許相鄰開關柜母線室不隔離，還有些要求采用絕緣板隔離相鄰柜母線室。因此入鄉隨俗，按照標準，按照客戶技術要求執行就對了。
