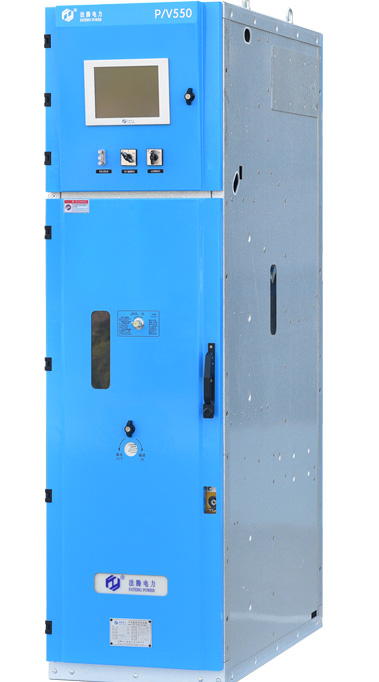

泛在電力物聯網550智能柜
根據國家電網要求，盡快為了實現開關柜的智能化，本公司的智能開關首先實現的是開關柜的自我感知能力，即能夠?qū)﹂_關柜的關鍵點溫度數據、二次元器件狀態和機械特性數據進行實時準確監測；能夠?qū)拥氐稜顟B(tài)和斷路器觸頭狀態進行視頻監測。另外還能夠采用電動的底盤車和接地刀從而遠程就可以實現程序化控制和一鍵停送電。智能開關設備本體主要由電動底盤車、電動接地開關、智能斷路器和VG9000系列開關保護監測單元組成。集成斷路器開斷、斷路器綜合特性監測、電子互感器采樣、綜合保護、開關狀態顯示、多功能儀表、觸頭測溫、視頻監視等多種功能于一身。
|
1.關鍵點溫升監測
A.利用可靠的無線射頻技術，無線信號傳輸，將安裝于高壓處的測溫點與接收單元進行全方位的隔離；
B.射頻前端采用感應取電方式，不危險可靠。傳感器利用感應取電裝置收集的電磁能量作為自身工作電源，被監測設備只需有大于3A的電流通過，即可保證傳感器正常工作；
C.測溫模塊完全滿足斷路器實際運行環境的要求，并且其耐受溫度高于斷路器運行時所能遇到的溫升極 限；
D.不會對開關的正常功能和運行有任何的不利影響；
2. 二次元器件監測
A.霍爾傳感器；
B.非介入式電流測量；
C.全方位監測各個線圈電流和儲能電機、底盤車電機、接地刀電機電流與控制/保護系統完全隔離，即便是故障情況下也不會對開關的正常運行操作產生任何影響；
3. 智能控制
A,電動底盤車通過底盤車智能化操作可控制電機實現底盤車電動進出，同時實時監控并判斷電機是否處于正常工作條件。當電機運轉受阻(如安裝不到位或機構因其它原因?qū)е虏粫?達到保護條件時，立即對電機制動。同時，逆向驅動電機解除卡死狀態,以便在故障保護狀態下順利實現手動、電動切換。斷路器底盤車電動操作增加了系統的可靠性，保證人身不危險的同時，在開關柜全壽命周期成本上也很有優勢，例如，在遠控程序中即可以快速的效率完成日常運行操作，節省大量的操作工時、管理成本和交通成本。
B,電動接地刀地開關配上電動操作機構，分、合操作就可在控制室以遙控命令的形式完成，檢修人員無需到現場操作，充分保證檢修人員的人身不危險。
|
|
|
4. 電機保護
5. 一鍵停送電和視頻聯動
當監控系統或者DP上下發一鍵停電或送電指令時，智能開關會根據底盤車、接地刀和斷路器的機械位置和電氣狀態，自動完成這三個器件的順序化操作，無需多個命令分布執行。如果在監控系統下發命令，斷路器和底盤車的位置狀態能通過視頻上傳后臺，操作人員只需在監控室即可以完成，完全實現無人值守，也避免了操作時發生意外時可能引起的人身傷亡事故，大大提高了運維的不危險性。
|
