什么是開關柜？

       開關柜由一個或多個低壓開關設備和與之相關的控制、測量、信號、保護、調節等設備，由制造廠家負責完成所有內部的電氣和機械的連接，用結構部件完整地組裝在一起的一種組合體。開關柜的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。

開關柜的故障分析和對策

       12～40.5kV開關柜設備是電網系統中運行數量Z多的一次變電設備，近年來，開關柜事故頻發，造成了經濟損失、人員傷亡等不好的社會影響。其事故隱患及固有缺陷主要集中在接線方式、內部電弧釋放能力、內部絕緣、發熱和防誤閉鎖等方面，通過制定針對性的對策，開關柜、環網柜事故數量大大減少，電網運行可靠性穩步提升。

1、接線方式隱患

1.1、隱患類型

1.1.1、 TV柜內避雷器直接連接母線

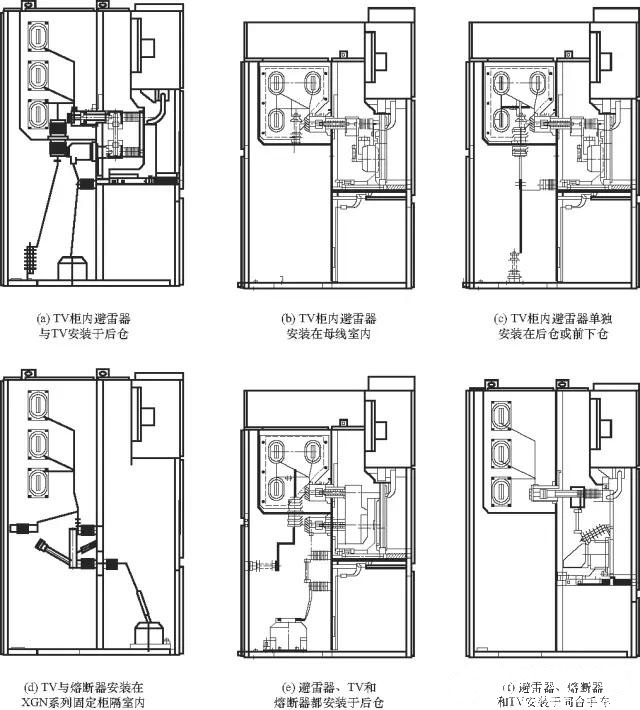

       根據典型設計規范要求，TV柜內避雷器須經隔離手車連接母線，而TV柜內倉位布置、接線方式多樣，部分TV柜內避雷器未通過隔離手車連接至母線上，當對TV進行檢修時，拉開隔離手車，避雷器仍帶電，給進入倉內作業的工作人員帶來觸電風險。TV柜內避雷器主要有以下幾種接線形式，如下圖所示：

1、接線方式一：TV柜內避雷器與TV安裝于后倉，熔斷器安裝在手車上，避雷器直接與母線相連，TV通過隔離手車與母線相連；

 2、接線方式二：TV柜內避雷器安裝在母線室內，直接與母線相連，TV與熔斷器安裝在手車上；

3、接線方式三：TV柜內避雷器單獨安裝在后倉或前下倉，直接與母線相連，TV與熔斷器安裝在手車上。

4、接線方式四：TV與熔斷器安裝在XGN系列固定柜隔室內，避雷器單獨安裝在另一隔室，直接與母線相連；

5、接線方式五：避雷器、TV和熔斷器都安裝于后倉，避雷器直接與母線相連，TV通過隔離手車與母線相連；

6、接線方式六：避雷器、熔斷器和TV安裝于同臺手車，避雷器接于熔斷器后級。該布置方式屬于錯誤接線，運行中一旦熔斷器熔斷，設備將失去避雷器保護。

1.1.2 、開關柜下柜與后柜未完全隔離

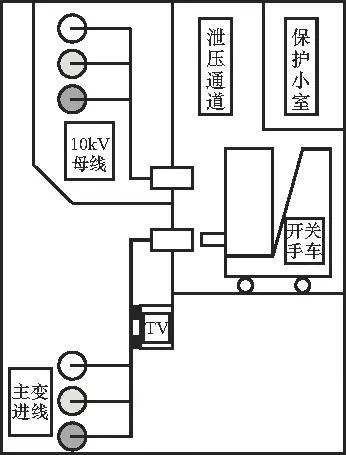

       部分KYN系列主變進線開關柜、母聯開關柜、饋線開關柜等開關柜的下柜與后柜未完全隔離，工作人員進入下柜可能誤碰母線或電纜頭帶電部位，造成觸電。開關柜下柜與后柜未隔離隱患如下圖所示：

1.2、對策

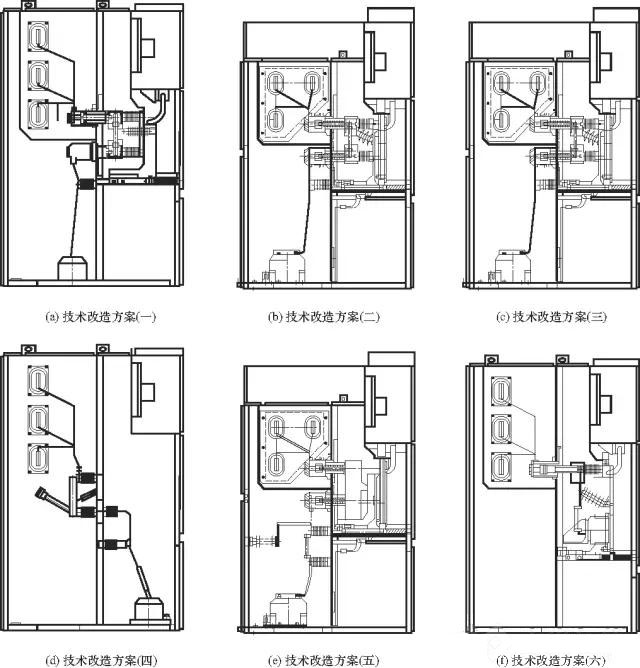

        對存在接線方式隱患的開關柜進行一次接線改造。開關柜接線方式改造示意圖如下圖所示：

1.2.1、TV柜內避雷器接線方式技術改造方案

1、對于接線方式一，拆除隔室內部的避雷器，TV接線方式不變，封堵原母線室穿墻孔，將避雷器放在手車上改裝成熔斷器避雷器手車，且避雷器與熔斷器、TV回路并聯。

2、對于接線方式二，拆除母線隔室的避雷器，將避雷器移到手車上改裝成熔斷器和避雷器共手車，增加下觸頭盒安裝板、觸頭盒擋板及活門機構，將TV安裝在后倉，通過引線連接至隔離手車下觸頭。該方案可在原手車上實施，也可考慮更換新手車。

3、對于接線方式三，拆除原隔室的避雷器，將避雷器移到手車上改裝成熔斷器和避雷器共手車，封堵原母線室穿墻孔，增加手車下觸頭盒安裝板、觸頭盒擋板及活門機構，將TV安裝在后倉，通過引線連接至下觸頭上。該方案可在原手車上實施，也可考慮更換新手車。

4、對于接線方式四，拆除其它隔室內部的避雷器，把避雷器移到熔斷器、TV隔室內，連接至隔離開關斷口后，且與熔斷器、TV回路并聯。

5、對于接線方式五，避雷器，TV安裝位置不變，將原避雷器引線直接連接到隔離手車下觸頭，封堵原母線室穿墻孔。

6、對于接線方式六，該布置方式屬于錯誤接線，運行中一旦熔斷器熔斷，設備將失去避雷器保護。拆除原手車中的避雷器、熔斷器，改變接線位置，使避雷器接于熔斷器的上級，且與熔斷器、TV回路并聯。

1.2.2、開關柜下柜與后柜未完全隔離防范措施

       由于此類開關柜產品結構定型，如在改造中加裝隔板會改變其內部結構形式及空間分布，產品內部防護性能無法保證，因此在進入柜內作業時必須確認主變10kV側轉檢修、主變開關轉檢修，方可進行工作。
