技術 | 低壓開關柜中的剛性母線

發布日期：2021-02-24 作者：法騰電力點擊：

母線–加工，彎曲和整形

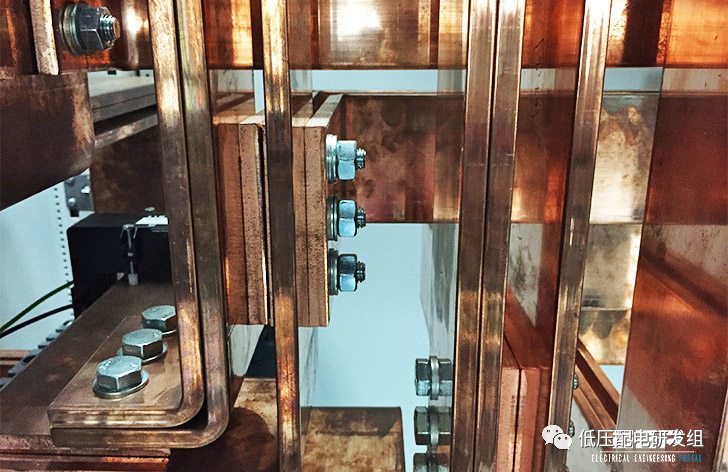

母線構成了每個低壓開關設備的真正“骨干”。主母線和分支母線提供并分配能量。創建母線通常需要機械加工，彎曲和整形，這需要高度的專業知識，以避免削弱母線或產生雜散應力


成形和連接低壓開關柜中的剛性母線
排之間的連接也是如此，其質量取決于接觸區域的大小和條件以及該接觸的壓力（螺釘?shù)臄?shù)量和緊固的有效性）

接觸面積
接觸壓力
接觸區域的狀況

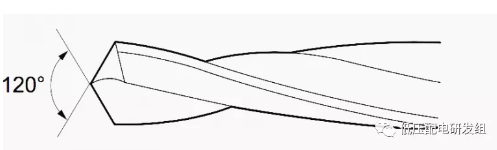

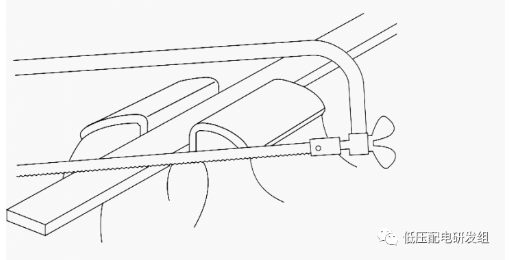

加工銅排

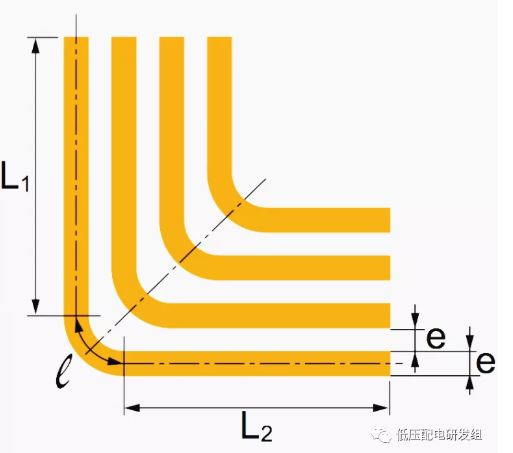

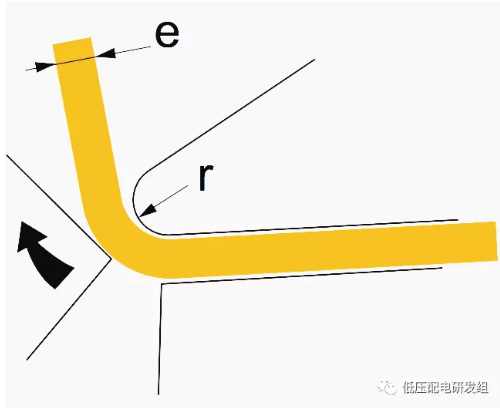

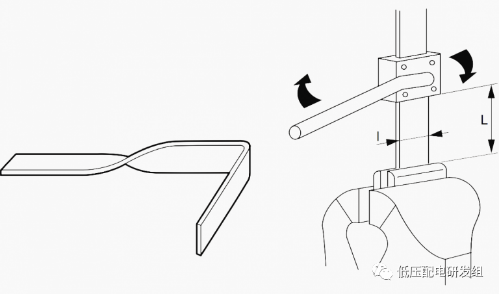

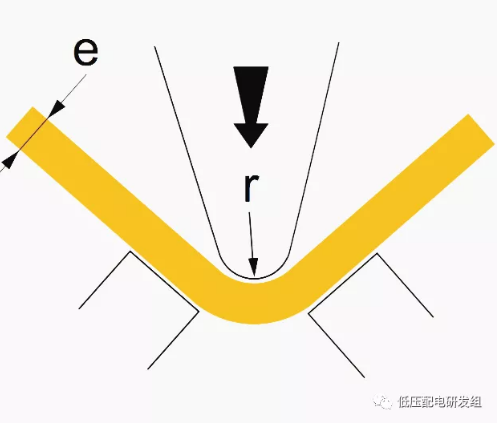

彎曲桿

1.接觸面積接觸面積必須至少是鋼筋（Sb）橫截面的 5倍。對于主母線連續性連接，Sc> 5×Sb，建議在整個母線長度上建立接觸，以確保較為佳的熱傳遞 KYN450小型柜.png

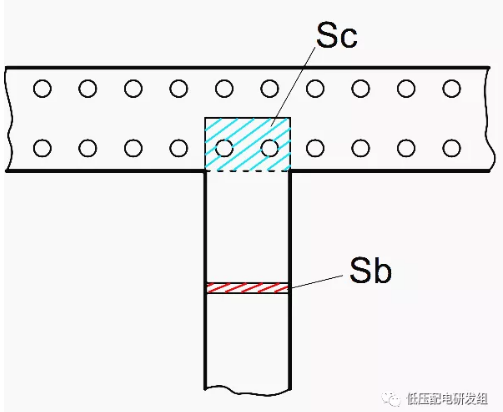

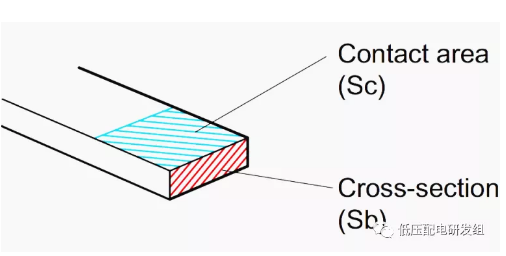

圖1 –母線接觸面積和橫截面

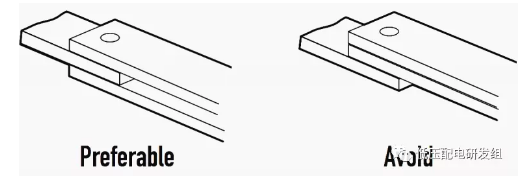

對于分支母線，接觸面積可以更小，符合條件Sc> 5×Sb。對于設備連接板，必須在板的整個表面上進行接觸，以在額定電流下使用 KYN375手車柜.png

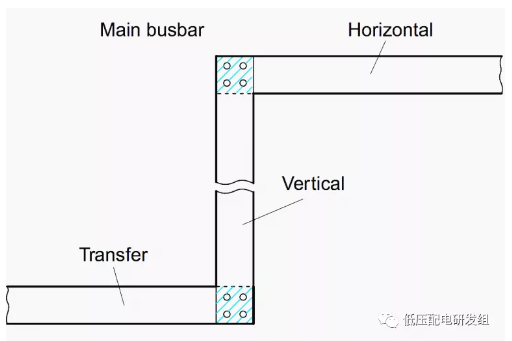

圖2 –母線接觸區域 VGK400縱旋移開空氣絕緣柜.png

圖3 –連接板表面

圖4 –延長桿，適配器或吊具上的連接

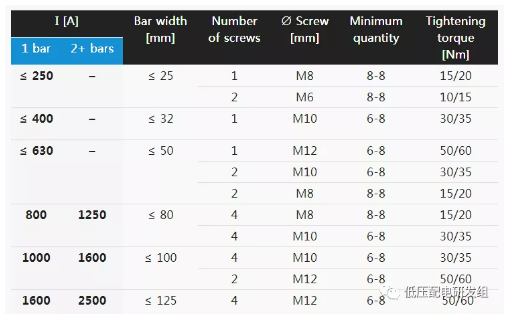

2.接觸壓力排之間的接觸壓力是使用螺釘提供的，螺釘?shù)某叽?，質量，數量和擰緊扭矩根據桿的電流和尺寸來選擇。

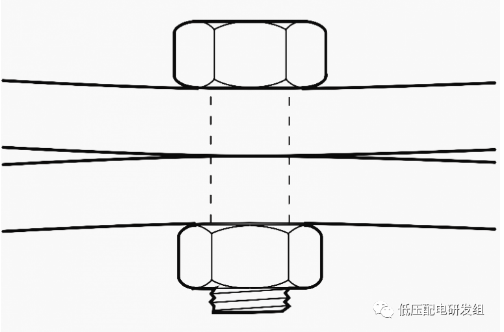

擰緊扭矩過高或螺釘不足會導致變形，從而減小接觸面積！因此，建議通過增加緊固點的數量并使用寬墊圈或背板來分配壓力車載移動式箱變.png

圖5 –母線接觸壓力

防止松動的裝置：

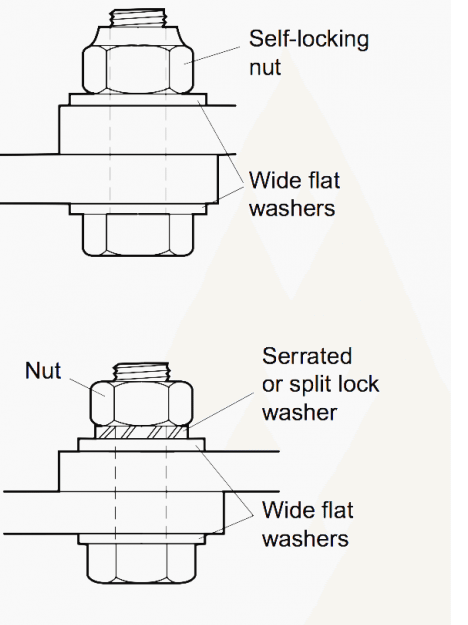

圖6 –防止松動的設備
施加標記（油漆，脆性涂層）會顯示出松動，也可以用來檢查緊固是否正確執行

圖7 –施加標記（油漆，易碎涂層）

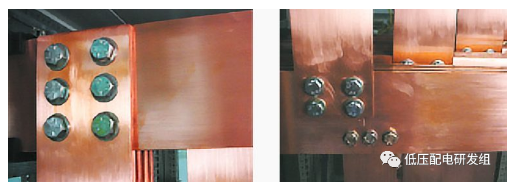

圖8 – 左：120 x 10 bar（4000 A）上的連接；右：雙重連接：100 x 10 bar（3200 A）和80 x 10 bar（2500 A）共用120 x 10 bar

過高的擰緊扭矩會導致螺栓的彈性極限超出極限，并導致銅蠕變
3.接觸區域的狀況除了明顯的氧化（顯著的發黑或碳酸銅或“銅綠”的存在），銅排不需要任何特殊的準備。

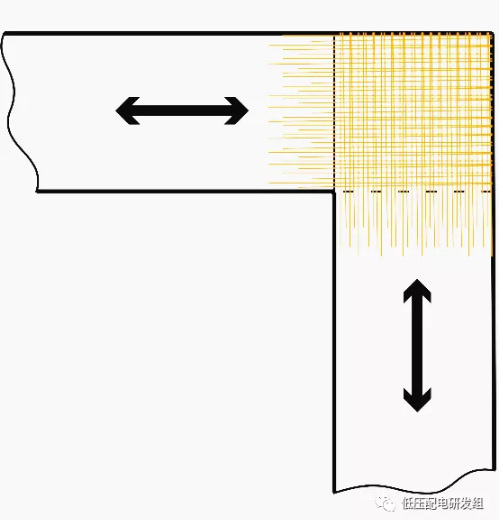

禁止使用酸水進行清潔，因?yàn)槌L(fēng)險外，還需要中和和沖洗?？梢园凑沾蚰サ姆较蜻M(jìn)行表面磨光（240/400顆粒），以使相接觸的銅排的“劃痕”垂直環境監測.png
