KYN550/VGK400智能小型柜制造商播報】40.5kV開關柜的絕緣可靠性

發布日期:2021-06-02 作者:法騰電力 點擊:




       空氣絕緣金屬鎧裝移開式開關柜作為集成一次導電開斷、二次控制保護集成的配電系統單元,絕緣性能是關鍵技術指標,而絕緣問題發生并不單純是絕緣設計問題,更多的內在原因是產品整體性能問題,使用環境客觀存在,而真正好的產品能在相同環境下長期使用,而不會出現絕緣問題。


一、40.5kV開關柜概述

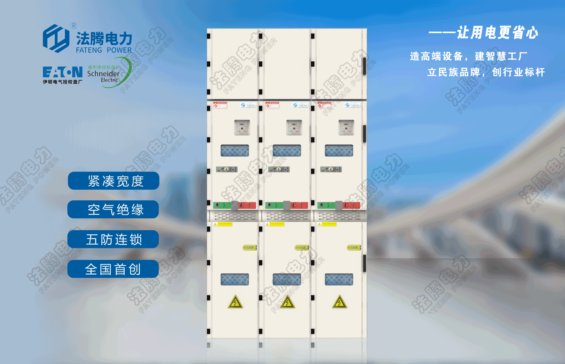

     法騰電力生產的VGK400-40.5 型鎧裝移開式交流金屬封閉開關設備,開關柜尺寸為1200*2500*2200。它適用于三相交流 50Hz 電力系統,用于發電廠、變電所及工礦企業的配電室接受和分配電能之用,并對電路實行控制、保護及監測。

     本產品符合標準:GB3906《3~35kV 交流金屬封閉開關設備》,GB/T11022《高壓開關設備和控制設備標準共用技術要求》、IEC60298《額定電壓 1kV 以上及50kV 以下交流金屬封閉開關設備和控制設備》。

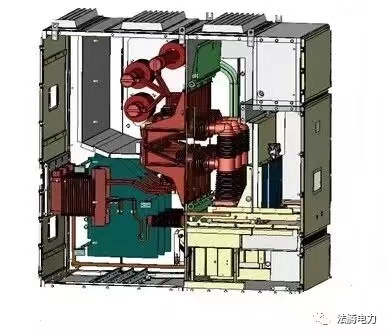

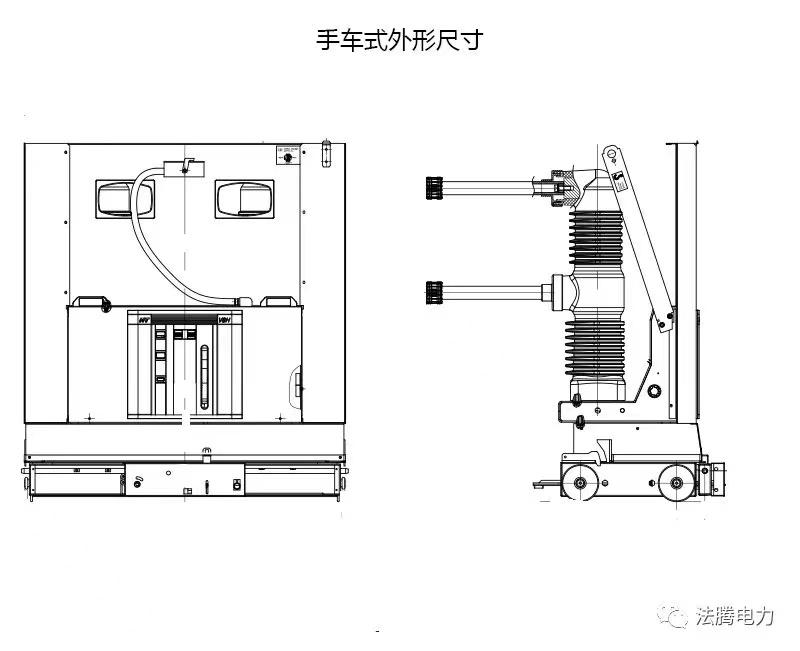

     40.5 是一種高品質的并已通過型式試驗認證的空氣絕緣開關柜。開關柜的主要結構包含手車室、母線室、電纜室、低壓室。


二、40.5kV開關柜的絕緣

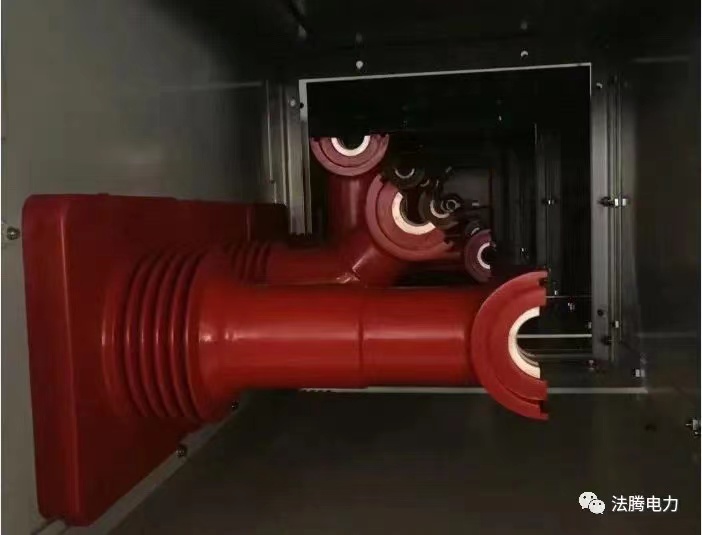

     40.5KV開關柜是中壓配電Z高電壓等級產品,從上世紀90年代后期開始出現小型化、抽出式產品。這些產品尺寸小,可靠性高,但電壓等級按國外36kV, 不能滿足國標40.5kV的要求,通過加強絕緣等設計,哪里不行補哪里的措施勉強達到要求。而開關柜的設計更多是在12kV基礎上改的,如觸頭盒只是增大尺寸,增加爬距來設計,并沒有電場分析及實際使用驗證,這些產品在使用一、二年后先后出現絕緣問題,不得不更換觸頭盒、甚至更換觸頭盒安裝板從金屬到絕緣板來解決問題。


     如前所述,40.5KV開關柜不能單純的在12KV基礎上改進,而是應該系統的重新設計。如母線,采用管型母線、D型母線能夠Z大程度的優化電場。絕緣件應進行電場分析,使用均壓屏蔽環等措施,使電場強度Z大程度優化。產品電場分析應采用三維分析,避免只是局部優化,而在系統中電場過度集中,沒有相應的屏蔽措施會造成空氣場強過大而容易擊穿。對于爬距,優化爬距位置,在環境條件允許情況下,減少爬距數量。


三、絕緣材料的選擇

1.絕緣隔板

對于絕緣隔板,廠家一般不是很重視,采用廉價的SMC板,質量差的SMC板長期使用會吸潮,應采用GPO-3等耐電弧材料,并經表面絕緣漆處理,才可以保證開關柜電場情況下長期運行。


2.銅排表明處理

40.5kV開關柜柜母排必須進行絕緣處理,采用主母線環氧澆鑄絕緣也是很好的選擇。


3.導電回路和溫升

眾所周知,開關柜內部溫度、濕度過高會加劇絕緣破壞。因此40.5kV開關柜更應加強導電回路的質量,加大產品通流裕度,合理設計通風,避免由于缺乏空氣流動造成凝露。


4.銅排、觸頭等問題

梅花觸頭是關鍵,應在設計時保證動、靜觸頭的對中性,使梅花觸頭可靠接觸。梅花觸頭要選擇質量好的產品。



四、工程系統方案

       開關柜作為配電的一個單元,在具體工程中需要進線、壓變、出線、母聯、所變等方案,這些方案的設計,由于不進行型式試驗,因此產品性能不一定完全滿足絕緣等要求,還有應該盡量減少一次元器件暴露設計、或非標絕緣罩板等設計。

      對于這個問題,一方面,對于40,5kV開關柜,應盡量完善標準化方案設計,設計方案應滿足客戶常規要求,同時方案需要安全、可靠。另一方面,客戶也需要盡量采用標準化方案。
