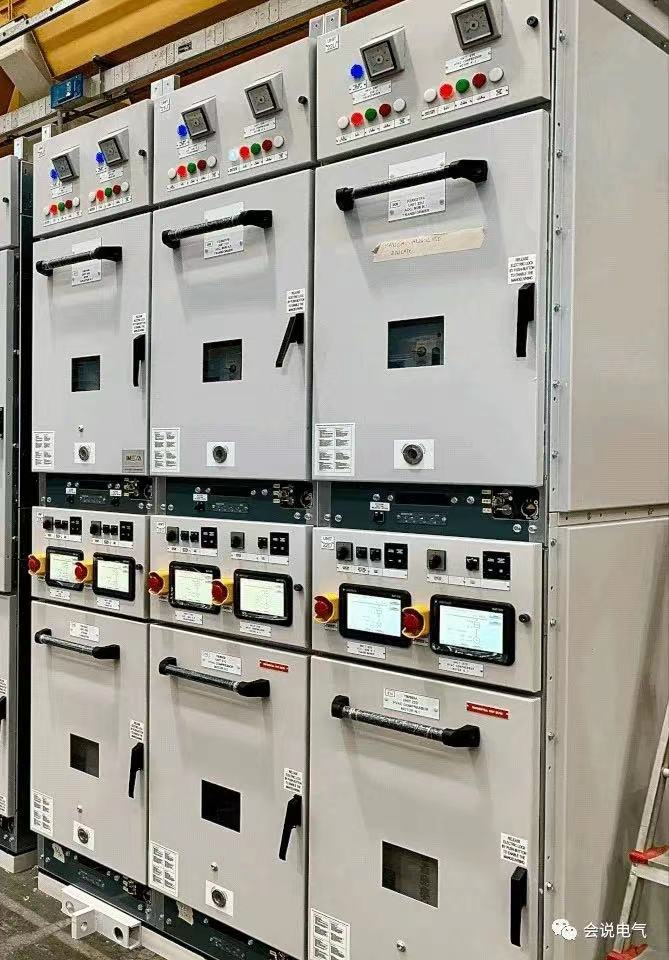

FBD(Function Block Diagram)功能展開模塊圖，是進行設計過程FMEA的基礎，把產品按照功能由大到小進行拆分， 根據FBD功能模塊展開對可能的失效進行剖分，通過功能拆分，可以更加清楚設備的組成部分，各組件的功能及相互關系；通過功能的重組、疊加還可以減少零件的數量，降低產品的成本。

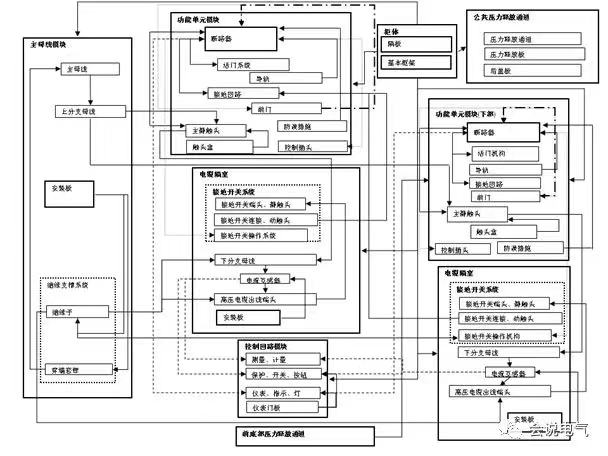

首先根據產品的功能路線畫出主要子系統及子系統功能相互關系圖：雙層開關柜功能模塊關系如圖所示：

主要子系統功能分解說明：

通過對子系統功能關系及具體功能描述，清楚了解產品功能，為產品的設計FEMA做基礎，同時也有利于產品設計優化。

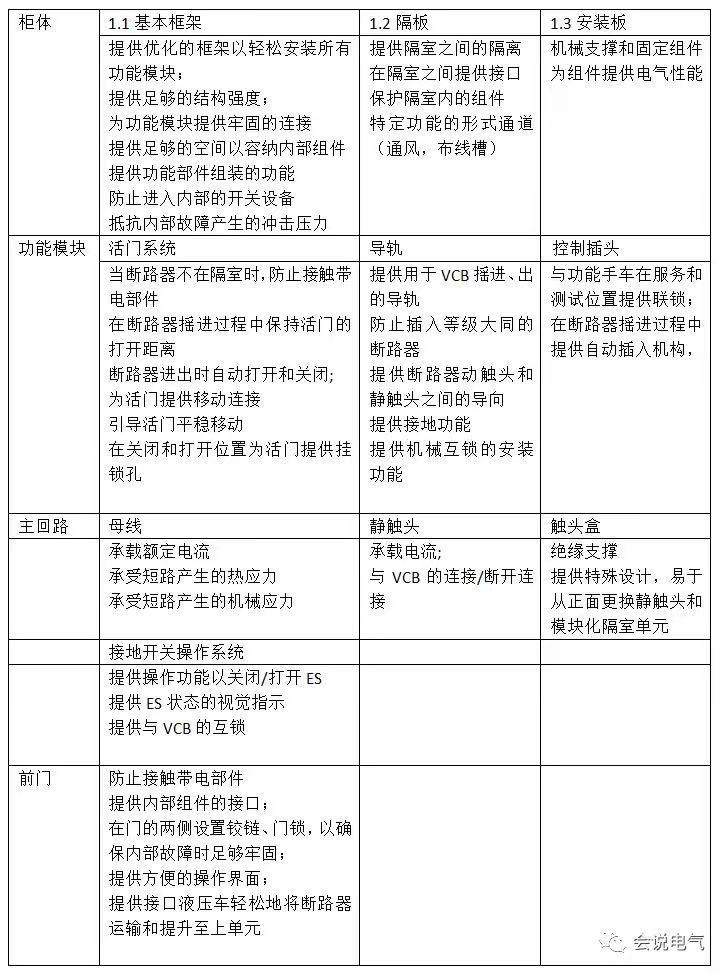

雙層柜的FBD展開部分功能說明如下表

如觸頭盒的功能有安裝固定載流體、電氣絕緣隔離、機械承受短路電動力，而如果上母線同時也需要絕緣子固定，則可以把固定支撐靜觸頭的功能也放在該絕緣子上，這樣觸頭盒就只要有電氣絕緣隔離的功能，因此可以設計成薄壁機構，減少重量，降低成本，同樣接地開關的靜觸頭支撐，如果連接母線已經有支撐，接地開關靜觸頭就不需要單獨安裝絕緣子用于絕緣支撐，又如塊狀環氧支撐電流互感器需要有測量電流、承載一次電流、承受動熱穩定、電氣絕緣的功能，而如果采用絕緣導電棒，電流互感器則只需要滿足測量電流、提供繼電保護能源的功能，則可以直接采用測量線圈，極大的而降低成本。

FMEA(potential Failure Modes and Effects Analysis) 可分為研發、設計過程和生產、流程過程中的FMEA，研發過程的FEMA可以得出產品設計過程中可能出現的設計問題，及早發現采取措施如ANSYS模擬分析，或進行局部的設計驗證，或利用外部資源等保證產品設計滿足CTQ要求，F(xiàn)MEA主要包括幾部分，失效發生的可能性，失效對產品整體性能的影響程度及危害程度，如產品失效可能造成人員傷亡那就是9分。失效可檢出的難易程度，這幾個方面單獨打分，三項乘積的大小排序。

有了FMEA失效模式分析，則可以采取針對性的行動，分析、摸底、可行性研究，從而避免產品出來后發生失效。
