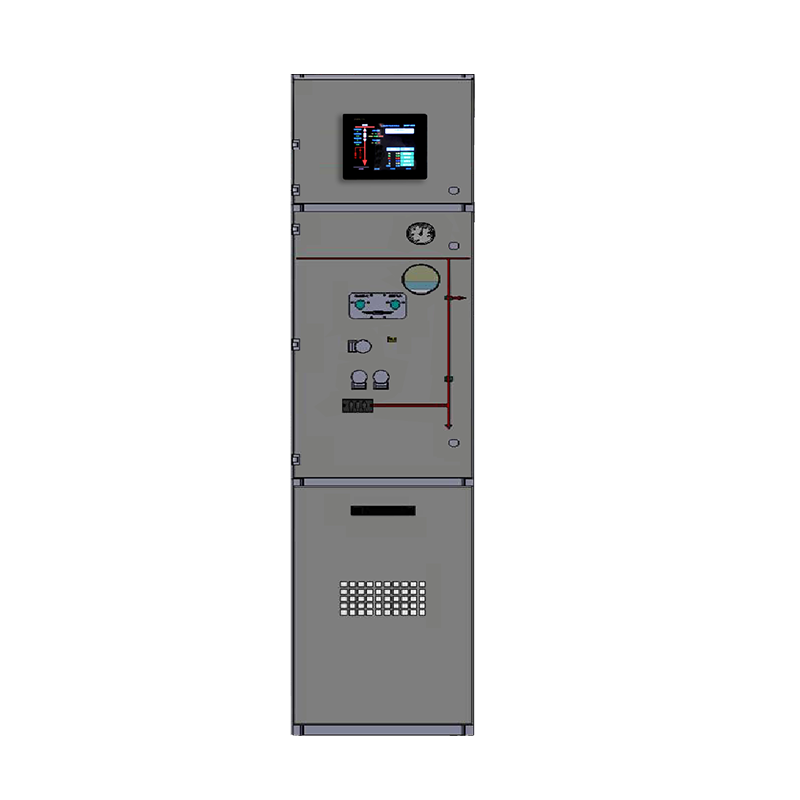

Vni(XCN)□-12空氣絕緣環網柜 -可擴展式SF6環網柜，可隨意組合，體積小，安全可靠，不需維護。

應用SF6氣體作絕緣和滅弧介質，恒定磁場旋弧方式使其滅弧能力強，開斷性能好，過電壓小，電氣壽命長，滅弧室免維護。

負荷開關----熔斷器組合電器具有三工位功能，密封完善，可靠的操作機構和閉鎖。

接地開關具有短路關合功能。

柜體采用敷鋁鋅板沖壓折彎成型，堅固牢靠。

機構96小時鹽霧試驗。

主母線絕緣母線，柜間金屬隔板隔開，不得產生渦流，母線兩端應用絕緣封堵密封。

環網柜包括以下間隔:  開關間隔、母線間隔、電纜間隔、機構間隔、控制保護間隔

1）負荷開關

負荷開關具有一定的帶載分?jǐn)嗄芰?，也就是說在輕載時是可以帶電拉閘的，但不可頻繁操作，一般的負荷開關都帶熔斷器，且其滅弧能力強于隔離開關。

主母線接合處應有防止電場集中和局部放電的措施。

熔斷器均壓罩保證開關柜絕緣性能，無電場集中和局部放電。

2）隔離開關

當斷路器斷開電路后，由于隔離開關的斷開，使有電與無電部分能得到明顯的隔離，起輔助開關的作用。

由于斷路器觸頭位置的外部指示器既缺乏直觀，又在有些情況下不能保證它的指示與觸頭的位置相一致，所以用隔離開關把有電與無電部分明顯的隔開是必要的。

此外，隔離開關具有一定的自然滅弧能力，常用在電壓互感器和避雷器等電流很小的設備投入和斷開上，以及一個斷路器與幾個設備的連接處，使斷路器經過隔離開關的倒換更為靈活方便。

3）斷路器

能夠關合、承載和開斷正常回路條件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。

4）接地開關

主要用于設備的檢修，為了防止檢修過程中突然來電，因此必須將檢修設備的兩端都接地。

高壓配電柜的接地開關，一般為輸出負荷側接地，當我們檢修高壓配電柜負荷側時（如：緊固螺栓、拆裝電纜等），就要分?jǐn)嚅_關，同時合上配電柜的接地開關，這樣可以防止突然來電引起觸電事故，另外可以放盡剩余電荷，有利于檢修安全。
