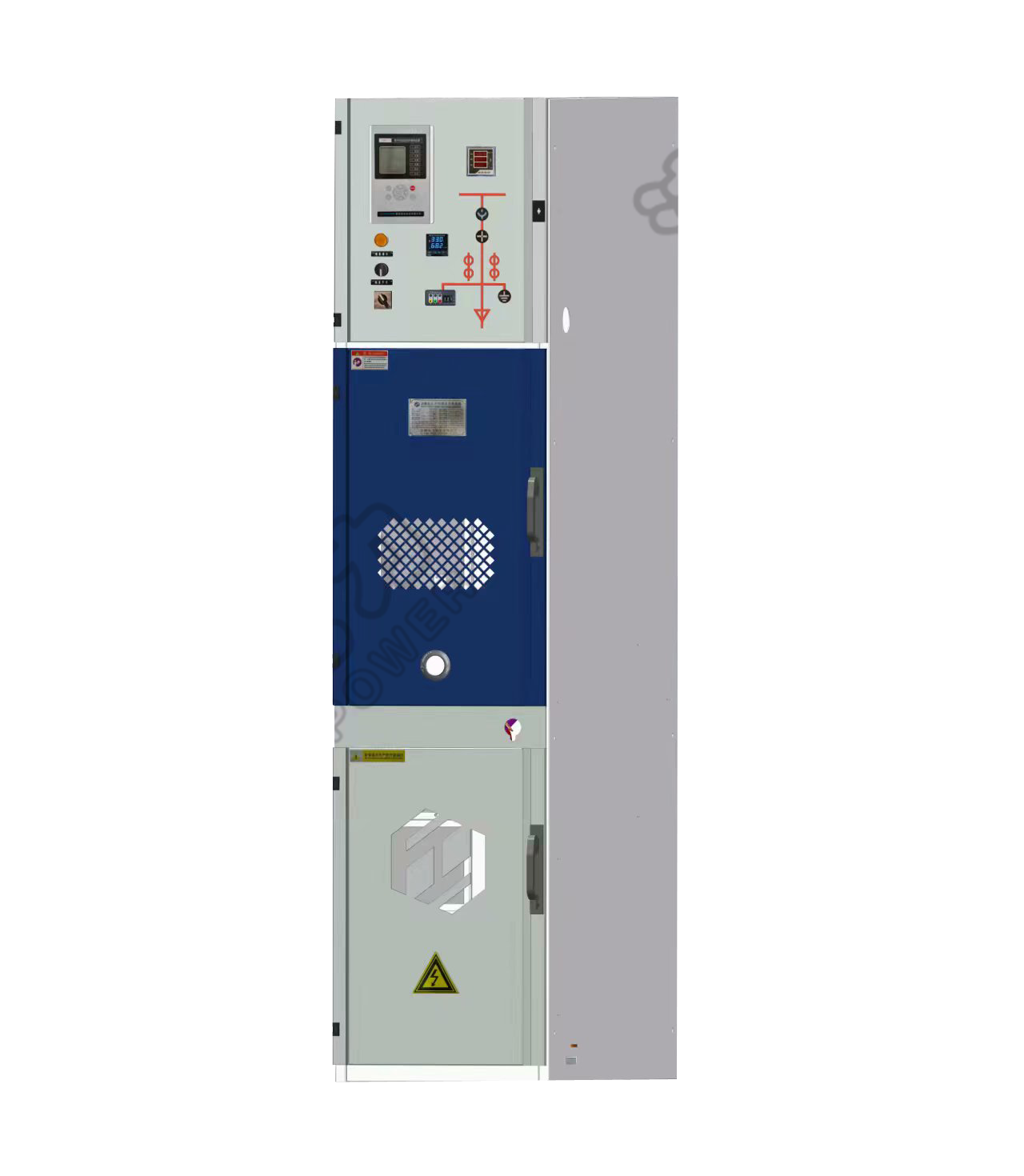

VGK400-12縱旋/移開式空氣絕緣柜系12KV，三相交流50Hz，單母線及單母線分段系統的新一代小型化、組合式新型電氣開關設備。適用于港口、碼頭，隧道工程，工業及民用電纜環網及配網終端工程。具有結

構簡單、操作靈活、聯鎖可靠、安裝方便等特點，對各種不同應用場合、可以滿足市場需求，適用于電網智能化要求。

VGK400-12縱旋/移開式空氣絕緣柜滿足相關國家標準,電力行業標準,國際標準等標準要求，操作機構采用彈簧機構操作簡單、安全可靠，機械壽命為10000次以上。

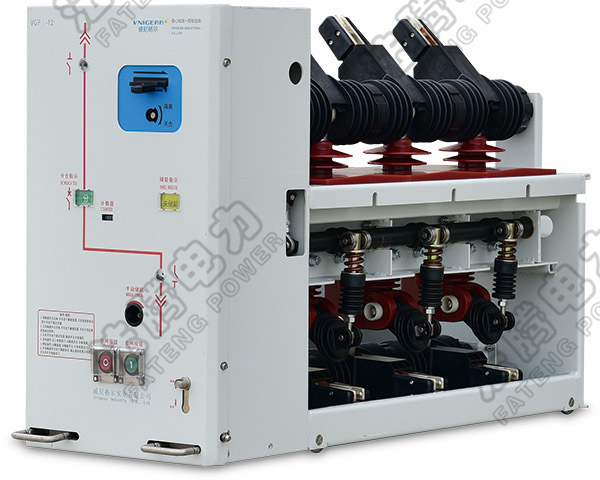

VGZ-12為法騰電力專門為VGK400-12縱旋/移開式空氣絕緣柜系列研發的三工位隔離開關組合電器。

使用條件

■ 環境溫度：Z高氣溫+40℃，Z低氣溫-30℃；

■ 環境濕度：日相對濕度平均值不大于95%，月相對濕度平均值不大于95%；

■ 風速：相當34m/s( 不大于700Pa)；

■ 防震：水平加速度不大于 0.4m/s2， 垂直加速度不大于 0.15m/s2 ；

■ 安裝地點傾斜度：不大于3°；

■ 安裝環境：周圍空氣不受腐蝕性、可燃性氣體、 水蒸氣等明顯污染，安裝地點無劇烈震動。

注：訂購本產品超出上述條件規定時，請與本公司協商。

技術參數

■ 額定電壓：12kV；

■ 額定絕緣水平：

1min 工頻耐受電壓，相間，相對地/ 隔離斷口42/48kV；

雷電沖擊耐受電壓：相間，相對地/ 隔離斷口75/85kV；

■ 額定額率：50Hz；

■ 額定電流：630A，1250A；

■ 額定短路開斷電流：20kA，25kA，31.5kA；

■ 額定短時耐受電流：20kA，25kA，31.5kA；

■ 額定短路關臺電流（峰值）：50kA，63kA，80kA；

■ 額定峰值耐受電流：50kA，63kA，80kA；

■ 額定異相接地故障開斷電流：1730A，2170A，2740A；

■ 額定短路持續時間（主回路）：4S；

■ 額定操作順序：0-0.3s-co-180s-co；

■ 斷路器機械壽命：10000 次；

■ 隔離開關機械壽命：5000 次；
