KYN450,KYN550空氣絕緣緊湊型開關柜設計的好處及應用

發布日期：2022-09-05 作者：法騰電力點擊：

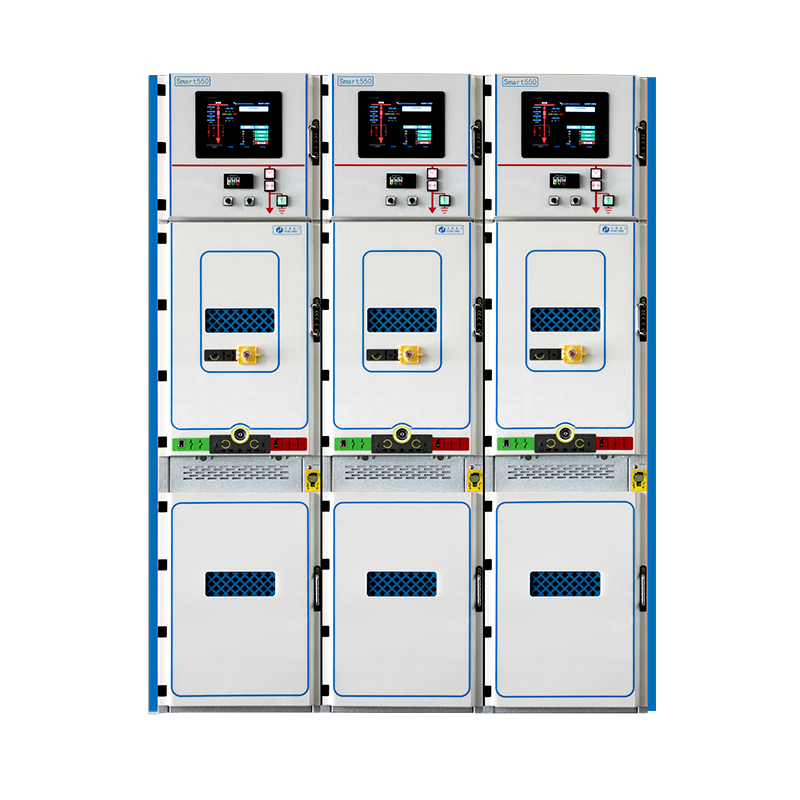

前言：中壓空氣絕緣緊湊型開關柜主要指窄型、多層等開關柜，比如KYN450，KYN450開關柜。

現階段緊湊型斷路器正裝中置柜主要集中在寬度尺寸的減少，從650到570到550mm，到現在最小的12kV中置柜寬度500mm，已基本到達極限，不同于FC中置柜（電流160@12kV 320A@7.2kV 短耐4kA）最小寬度325mm，斷路器柜額定電流1250A，短時耐受31.5kA，500mm寬柜三相左、中、右布置相間距只有135mm，凈距顯然無法達到125mm的要求，只能采用絕緣母線，由于柜寬小，斷路器尺寸，電流互感器，接地開關等布置都嚴格受限，對于后續的安裝、維護等也有很多不便，因此設計緊湊型開關柜需要綜合考慮，即不能死搬標準，即125凈距要求，也不能過分絕緣，如采用固體絕緣方式，或過多的絕緣屏蔽。這些都不僅增加成本、造成過多的資源銷耗，性能也未必可靠，完全靠固體絕緣，一旦絕緣損壞，后果嚴重; 空氣是最好的絕緣介質，中置柜尤其獨特的優勢，通過合理的設計、適當的復合絕緣處理，設計出優異的緊湊型開關柜是發展方向。

如中壓400/450/500/550mm等寬度的開關柜，和雙層、三層等多層開關柜，相比氣體絕緣無泄漏危險、無需氣體處理，安裝、維護方便，這些開關柜與普通空氣絕緣開關柜相比，在相同的一次回路、出線數量的情況下，占地面積明顯減少，而通過優化設計，開關柜的功能性、安全性、操作性等并沒有任何降低，通過小巧開關及柜體、優化復合絕緣、TNT導電回路優化、壓力釋放通道、電纜連接接口等特殊設計，總體性能還有所提高。

緊湊型開關柜設計的好處及應用：

a) 窄型開關柜-400mm寬開關柜

如10臺開關柜，與標準中置柜比較，中置柜占地面積12m2，400寬占地面積只有4.4m2，僅為標準柜的36.6%;

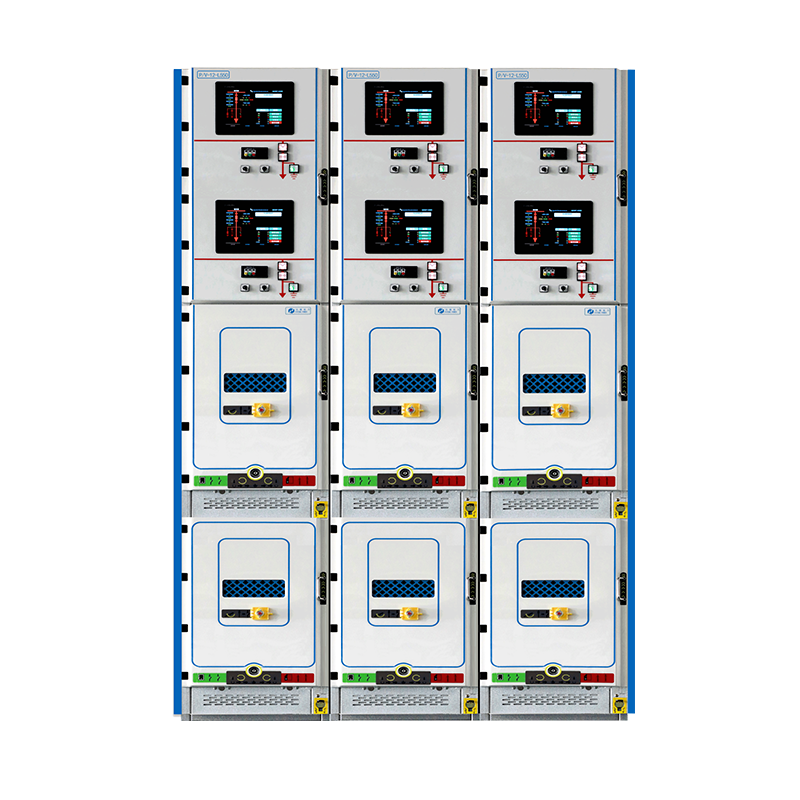

b) 多層開關柜-550mm寬雙層開關柜

以下某變電站兩進十出采用650mm中置柜一次方案和布置如下圖，需要20臺開關柜，且為適應變電站建筑立柱、布局等必須通過母線橋連接開關柜。

采用550雙層柜，只需10臺開關柜，變電站一側就可以輕松放置。

c) 更多特殊應用

船用開關柜，船舶造價昂貴，而船舶又有著復雜的電氣系統，多的FC馬達出線回路，因此緊湊型開關柜在船舶中應用很多，FC回路施耐德有Motorpact，ABB有ZVC和3層柜UniMotor。

d) 快速實現改造項目應用；

對于擴容改造項目，由于空間有限，一般開關緊湊柜尺寸大，不能夠實現擴容，小型緊湊型開關柜在原有尺寸基礎上就能輕松擴容。

結語：在寸土寸金的城市中心、在車載的預制集裝箱、在緊湊的船艙、在改造現場等地區，空氣絕緣緊湊型開關柜都有很好的應用，節省大量土地資源、建筑成本等，而特殊場合如鋼制海船或老變電站改造緊湊型開關柜就是最好的產品。
