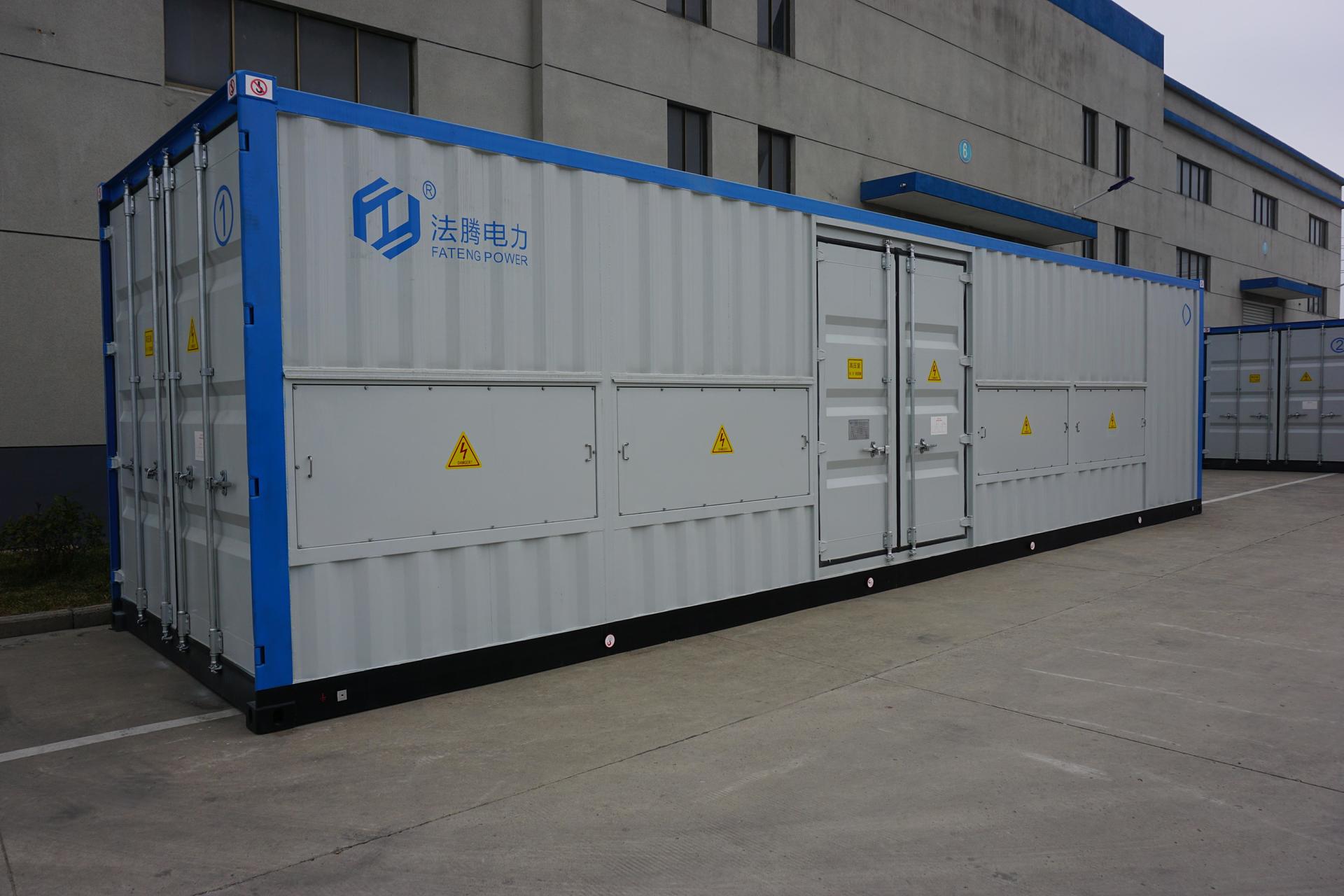

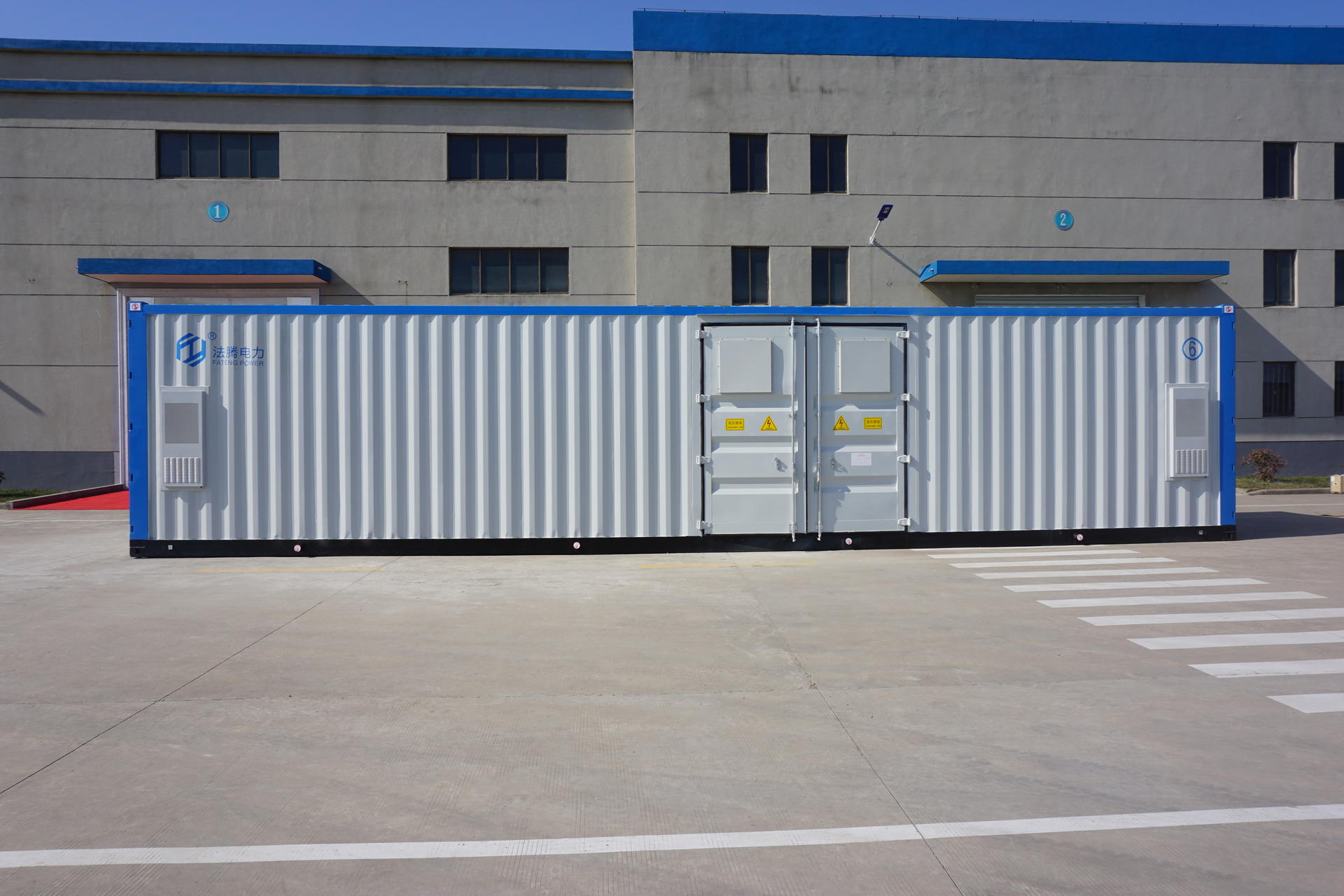

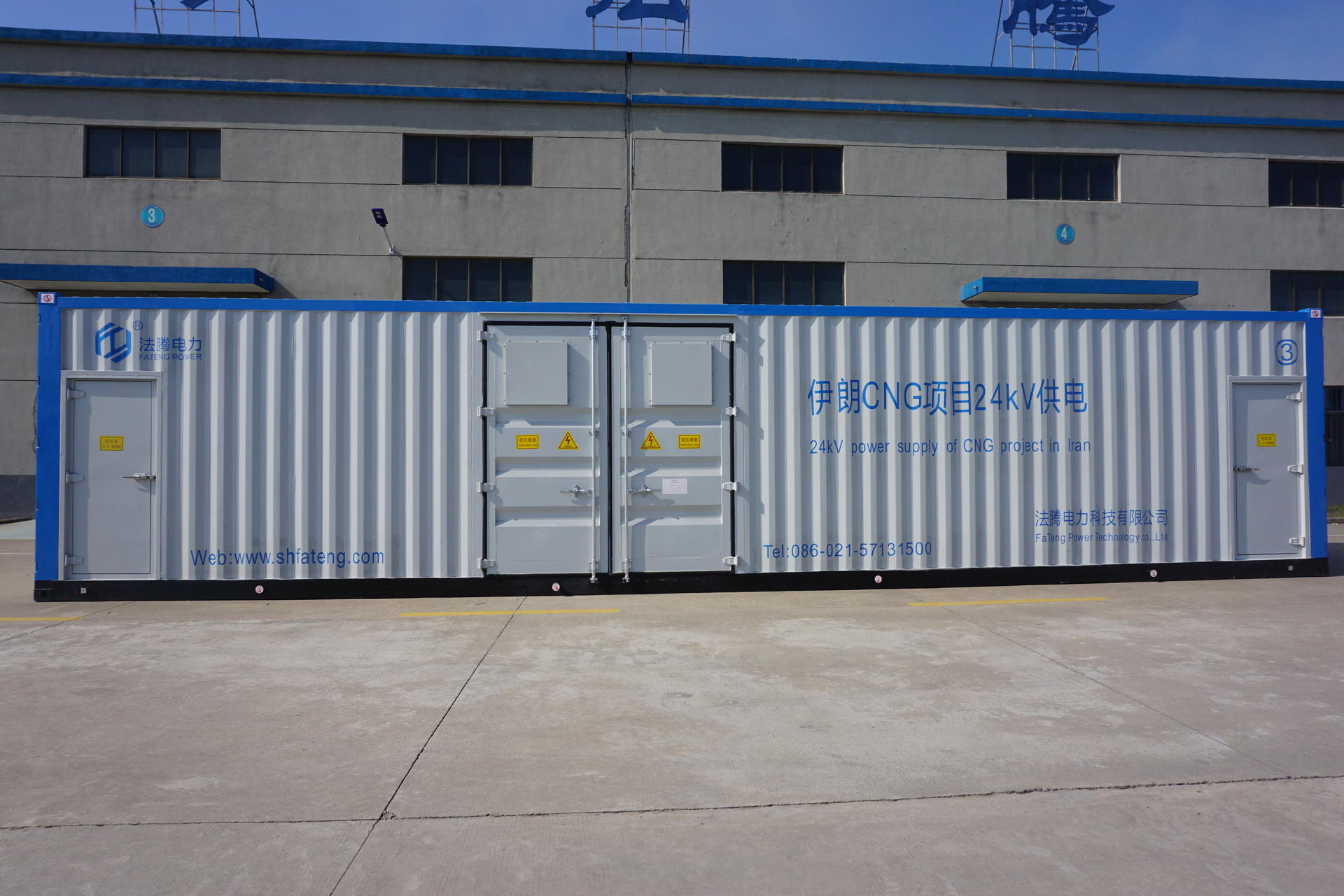

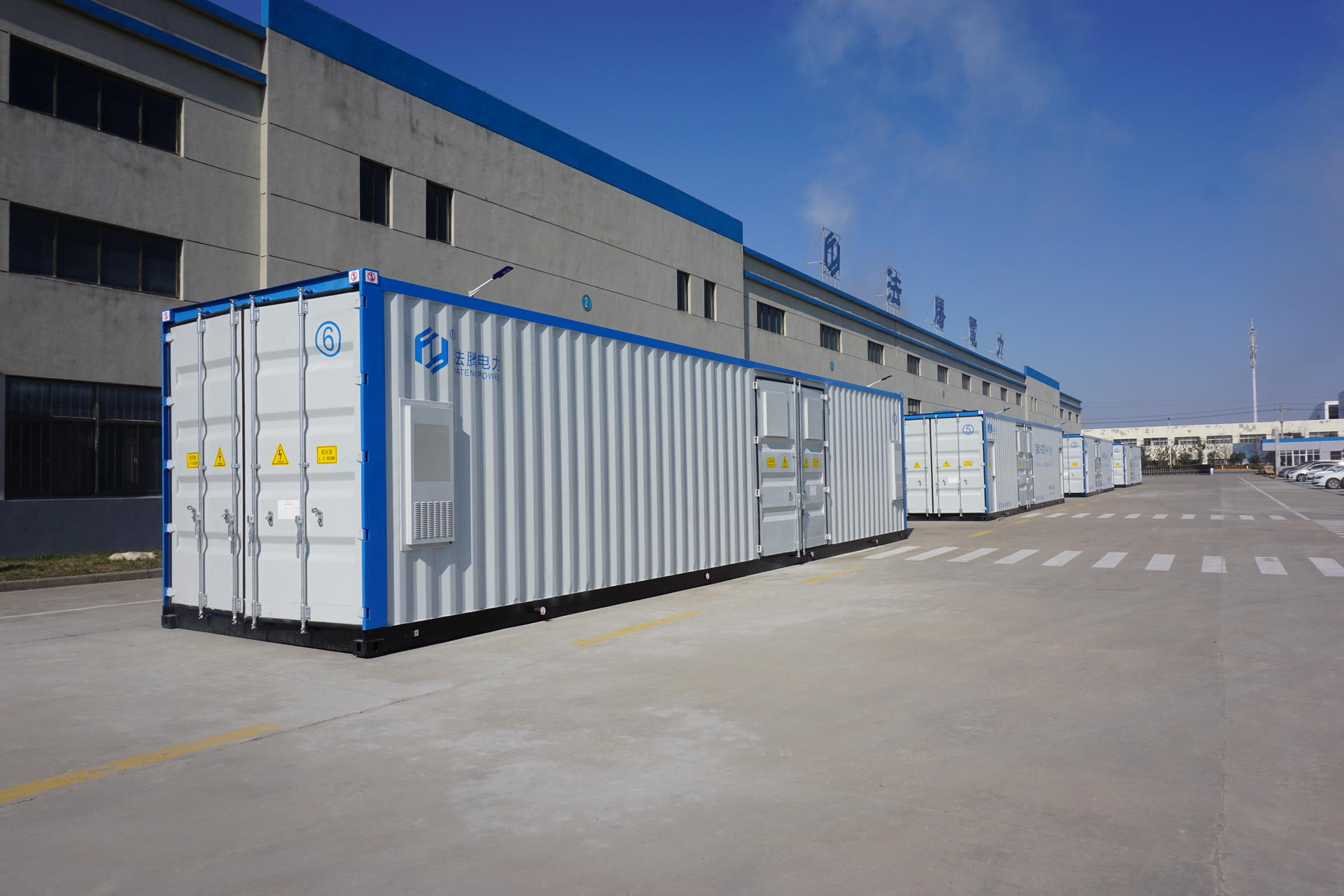

裝配式變電站（模塊化預制艙）是將站內所有電氣設備（主變壓器、多路高壓進出線開關、無功補償裝置、絕緣母線、變電站綜合自動化系統、通訊、遠動、計量及直流電源等），按照一定的原則（系統性、可靠性、易維護、一體化），安裝在一個性能優良的鋼結構箱體內（隔熱、防火、防盜、防潮、防小動物，五面通風、全封閉、可拆裝、增減間隔方便）。
1.與常規變電站中設備完全通用。
2. 深入負荷 ，供電半徑小，供電質量高，特別適合用于城市配電網改造，被譽為“21世紀變電站建設的目標模式”。
3.符合國家電網公司“兩型一化”變電站設計建設的要求。
4.實現了變電站建設的工廠化，實現了由傳統方式的建一座變電站向買一座變電站的跨越，是我國變電工程的一次有意義的創新。10Kv~35Kv集成變電站標準設計占地僅為230平米，110kv集成變電站若使用常
規斷路器全站占地約為6-8畝左右，若使用集成式智能變電站全站占地僅需1畝左右與常規變電站相比，220kV集成變電站若使用常規斷路器全站占地約為8-10畝左右，若使用集成式智能變電站全站占地僅需1.2
畝左右；綜合比較與常規變電站相比可節省百分之六十~百分之八十占地面積，符合國家節約土地政策。
|
變電站類型 |
35kV變電站 |
110kV變電站 |
|
裝配式變電站（模塊化預制艙） |
45天 |
75-90天 |
|
常規變電站 |
90天 |
180-240天 |
1、征地及補償費用減少
與常規變電站相比，可節省百分之六十 ～ 百分之八十占地面積。
2、直接節約建設費用
設備工廠化制造，節約建筑工程費用和安裝工程費用，并節約大量管理費用。
3、提高材料回收利用率
全鋼結構、工廠化制造，回收率可達到百分之九十五以上。
4、運行維護、檢修成本大大降低
|
變電站類型 |
占地（畝） |
征地 費用 |
工程費用 |
管理費用 |
回收率 |
綜合 造價 |
|
裝配式變電站（模塊化預制艙） |
1-2 |
較小 |
很小 |
很小 |
很高 |
百分之90-95 |
|
常規變電站
|
6-8 |
較大 |
較大 |
較大 |
較低 |
百分之100 |
|
節約率 |
百分之50-80 |
百分之50-80 |
-- |
-- |
百分之95 |
百分之5-10 |
參考國家電網中運行的220kV-110kV/35kV/10kV等系列變電站的常規運行模式，綜合考慮多方面因素，按變電站主接線方式整理出 化的十余套裝配式變電站（模塊化預制艙）組建方案，這些方案覆蓋了百分之八十五以上國內變電站的運行模式。
另外，除此成熟的解決方案外，我們還可以根據用戶需求，定制各種滿足國家電網規范標準的裝配式變電站（模塊化預制艙）組建方案。
220kV/35kV/10kV裝配式變電站（模塊化預制艙）
110kV/10kV中置斷路器裝配式變電站（模塊化預制艙）（內橋接線）
110kV/10kV中置斷路器裝配式變電站（模塊化預制艙）（單母線分段接線）
110kV/10kV GIS裝配式變電站（模塊化預制艙）（內橋接線）
110kV/10kV中置斷路器線變組裝配式變電站（模塊化預制艙）
110kV/10kV GIS線變組裝配式變電站（模塊化預制艙）
110kV/35kV/10kV GIS線變組裝配式變電站（模塊化預制艙）
35kV/10kV裝配式變電站（模塊化預制艙）（內橋接線）
35kV/10kV裝配式變電站（模塊化預制艙）（單母線分段接線）
35kV/10kV線變組裝配式變電站（模塊化預制艙）
