一、施工流程
設備開箱檢查→設備搬運→柜（盤）基礎安裝→柜（盤）上方母線配制→柜（盤）二次回路結線→柜（盤）試驗調整→送電運行驗收。
二、施工工藝
1、設備開箱檢查，安裝單位、供貨單位或建設單位共同進行，并做好檢查記錄。按照設備清單、施工圖紙及設備技術資料，核對設備本體及附件、備件的規格型號應符合設計圖紙要求；附件、備件齊全；產品合格證件、技術資料、說明書齊全。柜（盤）本體外觀檢查應無損傷及變形，油漆完整無損。柜（盤）內部檢查，電器裝置及元件、絕緣瓷件齊全、無損傷、裂紋等缺陷。
2、設備運輸，由起重工作業，電工配合。根據設備重量、距離長短可采用汽車、汽車吊配合運輸、人力推車運輸或卷揚機滾杠運輸。運輸前道路要事先清理，保證平整暢通。設備吊點。柜（盤）頂部有吊環者，吊索應穿在吊環內，無吊環者吊素應掛在四角主要承力結構處，不得將吊索吊在設備部件上。
3、柜（盤）安裝，調直型鋼。將有彎的型鋼調直，然后按圖紙要求預制加工基礎型鋼架，并刷好防銹漆。按施工圖紙所標位置，將預制好的基礎型鋼架放在預留鐵件上，用水準儀或水平尺找平、找正。找平過程中，需用墊片的地方Z多不能超過三片。然后，將基礎型鋼架、預埋鐵件、墊片用電焊焊牢。Z終基礎型鋼頂部宜高出抹平地面10mm，手車柜按產品技術要求執行。
4、基礎型鋼安裝完畢后，將室外地線扁鋼分別引入室內（與變壓器安裝地線配合）與基礎型鋼的兩端焊牢，焊接面為扁鋼寬度的二倍，然后將基礎型鋼刷兩遍灰漆。
5、柜（盤）頂上母線配制要求垂直度 (每米) <1.5mm，相鄰兩盤頂部<2mm，成列盤頂部<5mm，相鄰兩盤邊<1mm，成列盤面<5mm，盤間接縫<2mm。
6、柜（盤）二次小線連結，按原理圖逐臺檢查柜（盤）上的全部電器元件是否相符，其額定電壓和控制操作電源電壓須一致。按圖敷設相與柜之間的控制電纜連接線?？刂凭€校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，Z多不能超過兩根，并且兩根線間加眼圈。
7、柜（盤）試驗調整，高壓試驗應由當?shù)毓╇姴块T許可的試驗單位進行。試驗標準符合國家規范 當?shù)毓╇姴块T的規定及產品技術資料要求。絕緣搖測，用500V搖表在端子板處測試每條回路的電阻，電阻須大于0.5MΩ。二次小線回路如有晶體管，集成電路、電子元件時，該部位的檢查不準使用搖表和試鈴測試，使用萬用表測試回路是否接通。接通臨時的控制電源和操作電源；將柜（盤）內的控制、操作電源回路熔斷器上端相線拆掉，接上臨時電源。
8、送電運行驗收，由建設單位備齊試驗合格的驗電器、絕緣靴、絕緣手套 臨時接地編織銅線、絕緣膠墊、粉沫滅火器等。清掃全部設備及變配電室、控制室的灰塵。用吸塵器清掃電器、儀表元件，另外，室內除送電需用的設備用具外，其它物品不得堆放。檢查母線上、設備上有無遺落下的工具 金屬材料及其它物件。試運行的組織工作、明確試運行指揮者，操作者和監護人。
三、注意要點
1、配電柜安裝前對進場的成套設備及其設備基礎進行安裝前的檢查，驗收合格后才能安裝箱體。
2、安裝時先在距柜頂和柜底各200mm處，拉兩根基準線；將盤柜按圖紙規定的順序比照基準就位，準確調整一個盤柜，再逐個調整其他盤柜；調整至盤面一致，排列整齊。
3、模擬母線對齊，安裝牢固。盤、柜及盤、柜內設備與各構件間連接牢固。

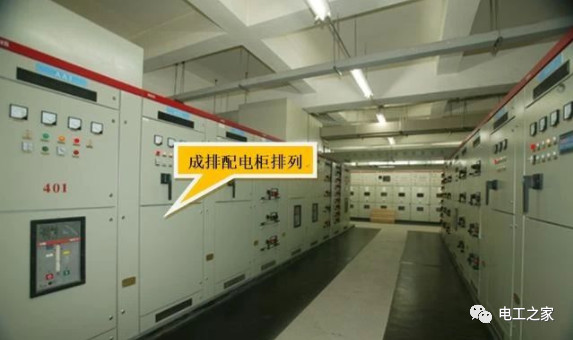

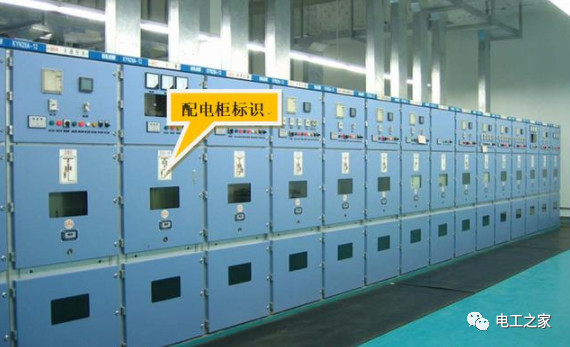

4、安裝完成后，盤面標志牌，標志齊全、準確、清晰，小車、抽屜式柜推拉靈活。并排配電柜排列整齊，柜間接縫平整，油漆層完整無損傷，柜體及柜門接地牢固可靠。

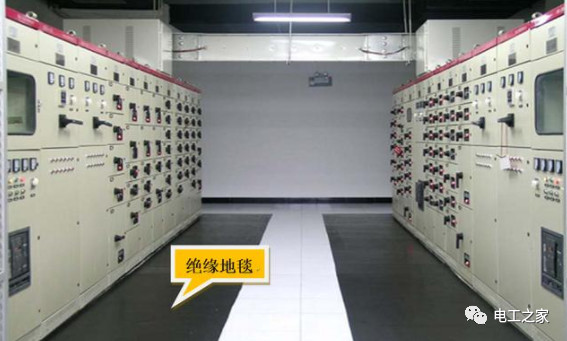

5、配電柜前后檢修、維護操作空間滿足配電柜的維護使用要求。絕緣地毯按要求敷設完整。
