概述 Overview

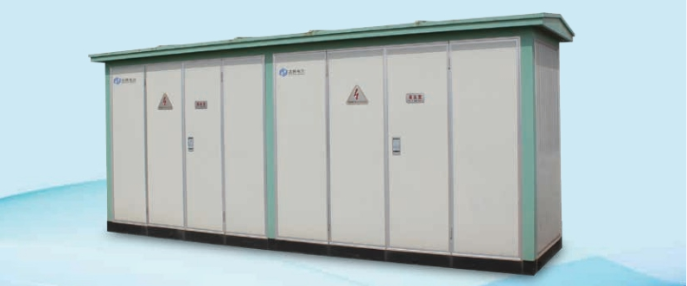

FZBW-40.5 系列風力發電站用箱式變電站 ( 歐式 )( 以下簡稱箱變 ) 是一種將風電機組發出的 0.6~0.69kV 電壓升高到 35kV 后，并網輸出的專業設備，該產品是我公司對應近海風電場單機容量大，防護高的要求開發的新產品。

    使用條件 Service condition

     ■環境溫度：-45℃ ~+45℃；

     ■環境濕度：日平均值不大于 百分之95，月平均值不大于百分之 90；

     ■海拔高度：不超過 1000m；

     ■安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與我公司協商。

    功能及特點 Features and features

     ■  高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；低損耗、低噪音、性能優越，箱體采用防盜結構；

     ■  高、低壓保護完善，運行可靠，維護簡單；接續方案靈活多樣；

     ■  高壓一般采用負荷開關 - 熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大。高壓負荷開關推薦選用真空負荷開關產品，彈簧操動機構采用 AC220V 操作， 能加裝箱變保護裝置，輕重瓦斯接口；并按變壓器容量配熔斷器，帶避雷器及帶電顯示裝置。組合電器真空滅弧室和隔離刀閘、接地刀閘之間具有可靠 的機械聯鎖，只有在真空滅弧室處于分閘狀態下時，才能夠操作隔離刀閘和接地刀閘，隔離刀閘與接地刀閘聯動。熔斷器的脫扣裝置為三 極聯動，所配 用的熔斷器為撞針式熔斷器。撞擊器可以直接分?jǐn)嘭?fù)荷開關，確保在能快速切斷故障；

     ■  低壓側主開關采用萬 能式或智能型斷路器，選擇性保護；

     ■  選用低損耗、油浸式、全密封 S9、S10、S11 系列變壓器，也可選用樹脂絕緣或NOMEX 紙絕緣環保型干式變 壓器，底部均配有小車，變壓器可方便地進出；

     ■  外殼材料采用非金屬環保箱體，耐腐蝕和防鹽霧，也可選用復合板、不銹鋼板等；

     ■  箱變可以根據用戶要求高低壓側加操作走廊。
