一、當前一體化智能環網柜應用現狀分析

      在我國社會經濟和科學技術持續發展中，電力市場經濟逐漸構成。在這一背景下，配網存在的缺陷得到了展現，不僅威脅著城市經濟發展步伐，而且會降低當?shù)鼐用竦挠秒娰|(zhì)量，因此在電力行業持續發展中，構建符合城市建設發展的配網自動化已經成為現如今急需解決的難題。由于一體化智能環網柜的提出，對我國配電自動化建設工作具有積極作用，且可以加快我國配電系統革新步伐，所以在未來發展中必須要對配電控制的一體化智能環網柜進行全面探索，只有這樣才能為所在地區的電力行業發展獲取更多效益。

      現階段，Z常見的10kV一體化智能環網柜已經成為我國東南沿海區域革新電力系統的重要依據，同時國外很多發達國家也已認識到這一技術的優勢，并開始在實踐中廣泛應用。在這一背景下，配電自動化建設工作發展較快，且有關研究人員從中累積了大量經驗。隨著社會經濟的不斷發展，人們生活質量的提高，他們?cè)诮邮苄迈r事物時不再抵觸，相反開始自主思考和研究，此時再得到政府部門的支持和認可，一體化智能環網柜的研發與應用勢必可以成為電力行業實現可持續發展的重要依據。

      了解當前我國配網自動化建設情況可知，雖然依舊處于初級階段，且對比主網建設投資，可用資金與自動化水平都不高，不僅難以保障供電質量，而且會影響當?shù)亟?jīng)濟發展。但從長遠角度分析，只要有關負責人在明確一體化智能環網柜優勢的同時，整合新時代發展提出的技術要求，對配網自動化建設進行全面探究，就能從中提出保障電力行業持續發展的優質技術。當前，由于配電自動化建設工作存在應用設備性能低、技術老套、安全事故頻繁發生等問題，所以在運行中會有恢復供電時間長等影響，這樣既會降低城市居民用電水平，又會影響電力行業發展速度。同時，部分地區的配網自動化水平雖然高，但也存在配電一二次設備過于分散的問題，各個廠家間的溝通不頻繁，應用標準不明確等，都會給配電網運行質量安全帶來負面影響。

二、配網自動化建設中10kV一體化智能環網柜的運用分析

      由于我國城網建設較早，投資多，而農網結構過于簡單，且東西部發展不均衡，因此在城鎮化進程中，以農業為核心的中西部地區開始了解與學習東南沿海地區的發展優勢，并逐漸認識到配電網在國民經濟發展中不可取代的積極作用，特別是配網自動化發展，實際結構會隨著城市建設步伐持續優化。

     ３.１ 供電一次方案結構

      因?yàn)槌鞘信潆妼?duì)供電有效性的要求非常高，且環網節點較多，整體供電結構較為繁瑣，所以在建設中會選擇環網供電模式進行操作。通常情況下，這一模式需要引用全絕負荷開關柜、ＸＧＮ口－１２系列全密封這一供電模式作為載體，其中包含母線提升單元、斷路器單元及負荷開關＋熔斷器組合電器單元等，在運行過程中與避雷器、電流等器件組合應用，能獲取多樣化的功能單元模塊，此時在各個單元之間添加母線，可以讓各個氣箱隨意組合與拓展，這樣有助于獲取全模塊化的組合結構。

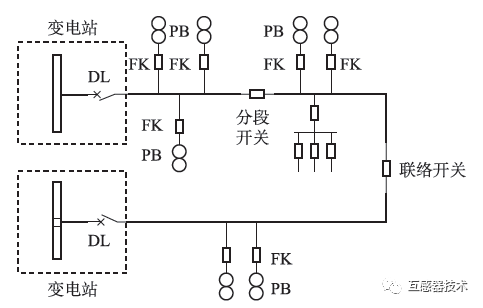

      如下圖所示，其作為現階段典型的配電系統拓?fù)鋱D，變電站的10kV出線配置斷路器和對應保護，主線路中引用開關分段，各分支線路結合負荷開關的方式進行配置，且全部開關都具有合閘等功能。因?yàn)榉侄伍_(kāi)關與負荷開關在運行期間，難以斷開短路電流， 所以不需要安裝保護設施。其中，圖中的ＤＬ屬于斷路器，ＦＫ屬于負荷開關，而ＰＢ是配變。

                                                                                                                 圖 目前典型配電系統拓?fù)鋱D

      ３.２ 二次方案的測控模式分析

      在完成城市環網供電一次方案后，還要提出與之相關的監控單元，其中具體功能分為以下幾點：其一，監察和測量各回路的功率、電壓及電流等，并及時上報給有關負責人；其二，明確環網柜中各開關的位置；其三，檢查過流信號，供子站要做好故障隔離工作；其四，全面遙控各個開關；其五，做好開關的過流與過負荷保護工作；其六，收集開關的氣壓信息。

      分布式二次終端控制單元的設計，可以幫助工作人員進行故障隔離與分析、信息收集及全量監測等工作。通常情況下這一單元要安裝在終端開閉位置，且與一次開關設備融為一體，兩者能構成本文提及的一體化智能環網開關設備。

      ３.３ 遠程調度與控制

      從本質上講，一體化智能環網開關設備Z大的優勢在于，能引用分布式二次終端控制單元全面監管終端配變等信息，促使工作人員在了解有關變化的基礎上，研究獲取數據信息，而后有效展現配電網絡的信息，并作好相關操控。如負荷轉移、故障點距離等，這些內容對保障其他線路供電安全具有積極作用。

      ３.４ 裝置通信

      通信作為自動化設備運行的核心內容，現階段以光纖通信為核心的通信方式得到了社會各界的認可。因此，在配電自動化建設工作中，工作人員也要以光纖通信為核心，讓各個終端可以快速傳遞信息，并實現資源貢獻，這樣有助于配電自動化充分展現自身?yè)碛械墓δ?。同時，由于配電自動化建設工作具備有效性高、抗干擾力強，且不會受外界因素制約等特點，所以可以用作圖像、語言等內容的傳遞平臺。

三、對比總結

      在10kV配網自動化建設工作中，對比分析傳統環網柜與一體化智能環網柜可知，在實踐工作中應用一體化智能環網柜的優勢主要分為以下幾點：其一，一體化智能環網柜中包含了一次和二次設備，符合配網自動化發展需求，且在內部安裝了分布式二次終端控制單元、電壓互感器等內容，具有遙信全方位、配網遙測等功能，在實踐發展中不僅應用技術越發嫻熟，而且工作效率和安全質量得到了保障，能滿足不同規模的配網需求。在新時代背景下，對一體化智能環網柜進行合理應用，有助于引導智能配網向著自動化和信息化的方向穩步前進；其二，在10kV城鄉配網建設工作中，一體化智能環網柜在先進技術理念的引導下，有助于工作人員盡快了解運行期間存在的安全問題，并及時提出有效的處理對策，這樣不僅能快速恢復供電，而且可以保障重要負荷的供電效率；其三，合理引用一體化智能環網柜能減少配網建設的實際投資，并引導整體系統向著智能化管理與雙向溝通的方向穩步發展。

四、結束語

      綜上所述，在社會經濟和科學技術持續發展中，我國城鎮化進程越來越快，此時作為人們生活和工作的基礎內容，配電網絡開始向著自動化發展，此時應用一體化智能環網柜可以從基礎上突破傳統人工管理模式的制約，不僅能提高居民用電質量，而且可以加快電力行業發展步伐。同時，因?yàn)橐惑w化智能環網柜屬于一個完善的自動化管理系統，結合光纖快速傳遞測控信號，既可以進行準確的故障定位，又能從中保障供電的有效性。因此，在新時代背景下，不管是政府機關還是基層群眾都要加大對配網自動化建設的關注，注重引用一體化智能環網柜進行革新，只有這樣才能引導電力行業持續發展。

以上圖文轉自公眾號“電氣圈”，作者朱鑫華（南京供電分公司）
